Antes de encender el controlador principal, inspeccione primero el sistema para cerciorarse de que no hay materiales extraños en el interior de la caja, ni componentes dañados o conexiones de cables sueltas.
Para encender el controlador principal:
-
Abra el panel de la placa frontal del controlador principall.
-
Localice el interruptor situado en la parte inferior del panel y póngalo en la posición «ON».
-
Cierre el panel frontal y espere a que el sistema inicie y cargue automáticamente la aplicación de supervisión
Los diagramas de esta sección muestran cómo la disposición de la pantalla del controlador principal se corresponde con las escobillas del generador. La pantalla de configuración avanzada contiene una opción para seleccionar la ubicación de la etiqueta de referencia del generador. Esto permite al usuario organizar la pantalla de inicio de la manera que mejor se adapte a la configuración de su unidad y a la ubicación de montaje del controlador principal.

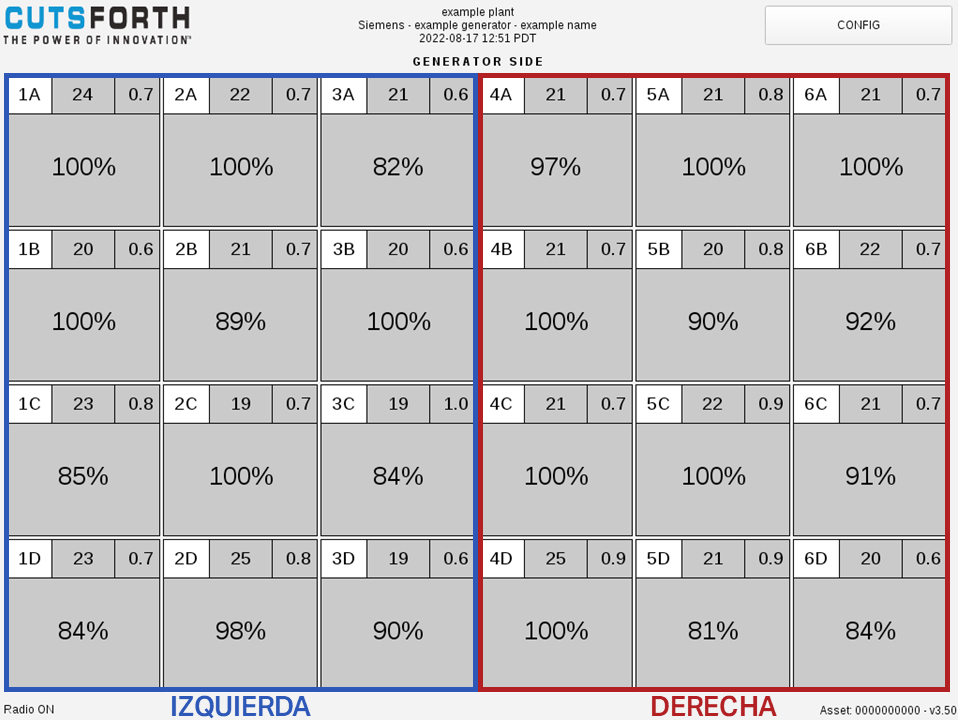

Este es el diseño de la pantalla del controlador principal. El siguiente ejemplo muestra la ubicación de la etiqueta de referencia del generador en la parte superior de la pantalla.

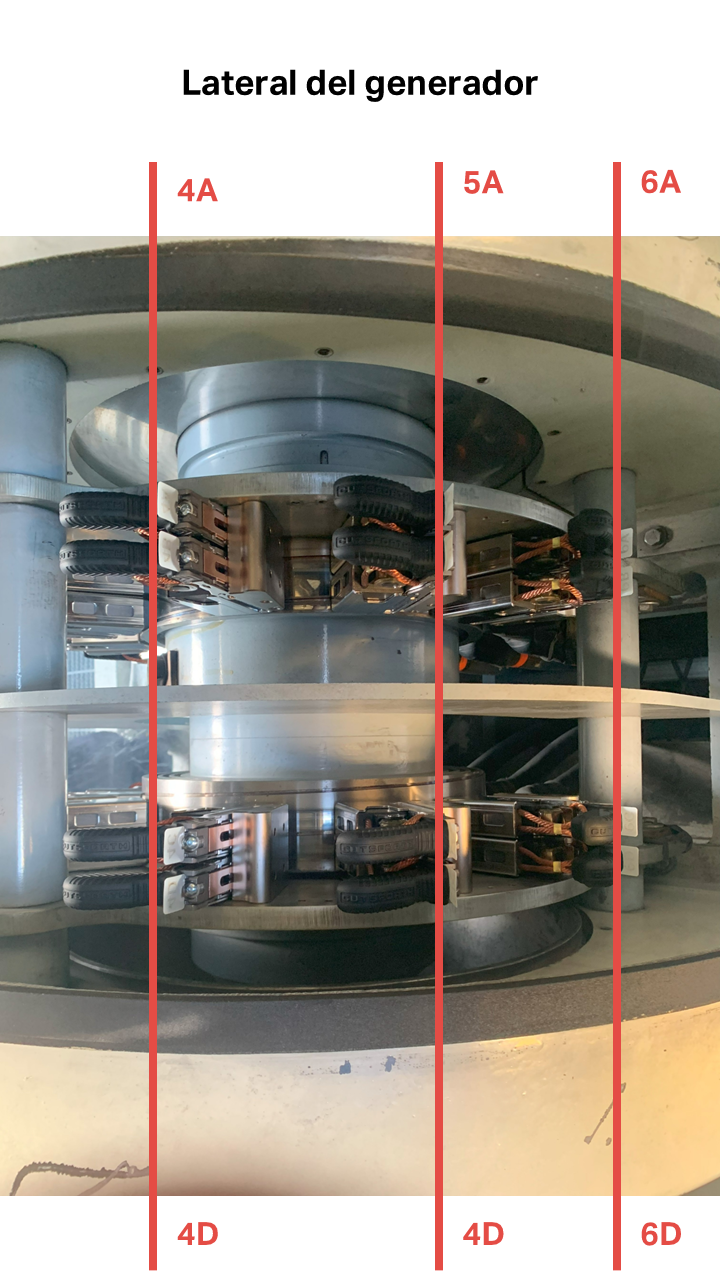

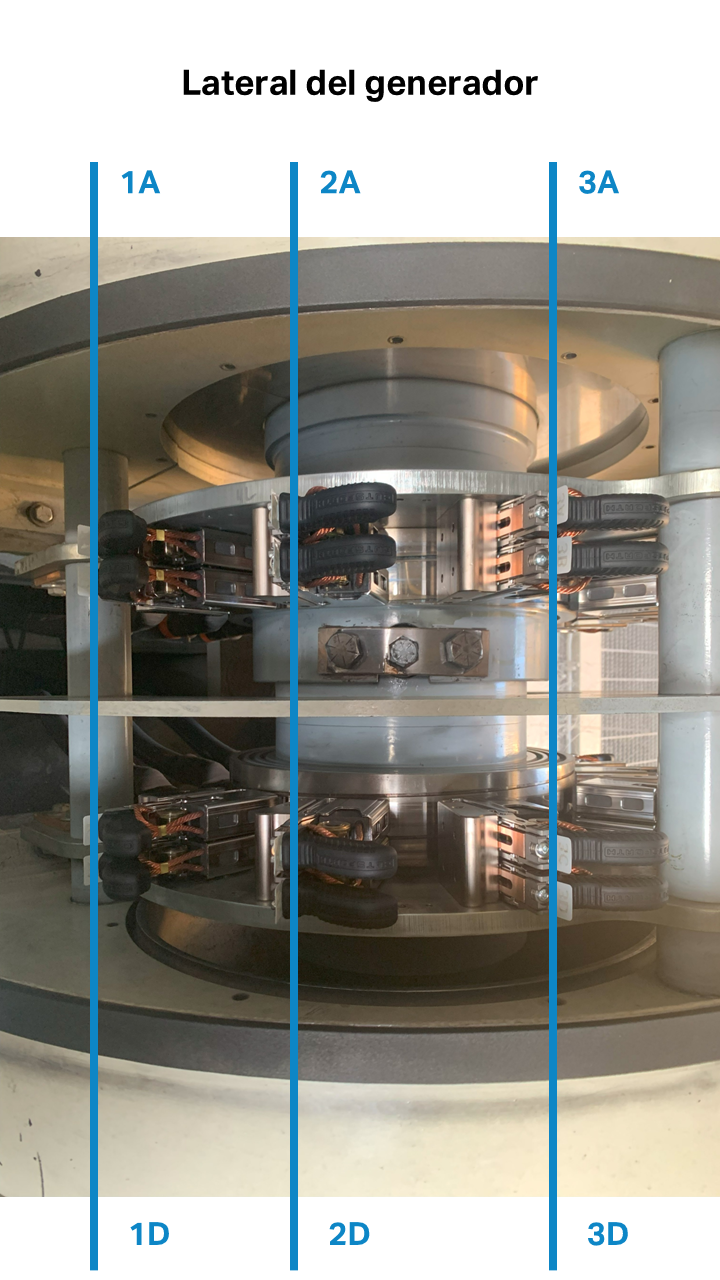

Los siguientes diagramas muestran las escobillas con las filas resaltadas en azul (izquierda) y en rojo (derecha).
|
|
|

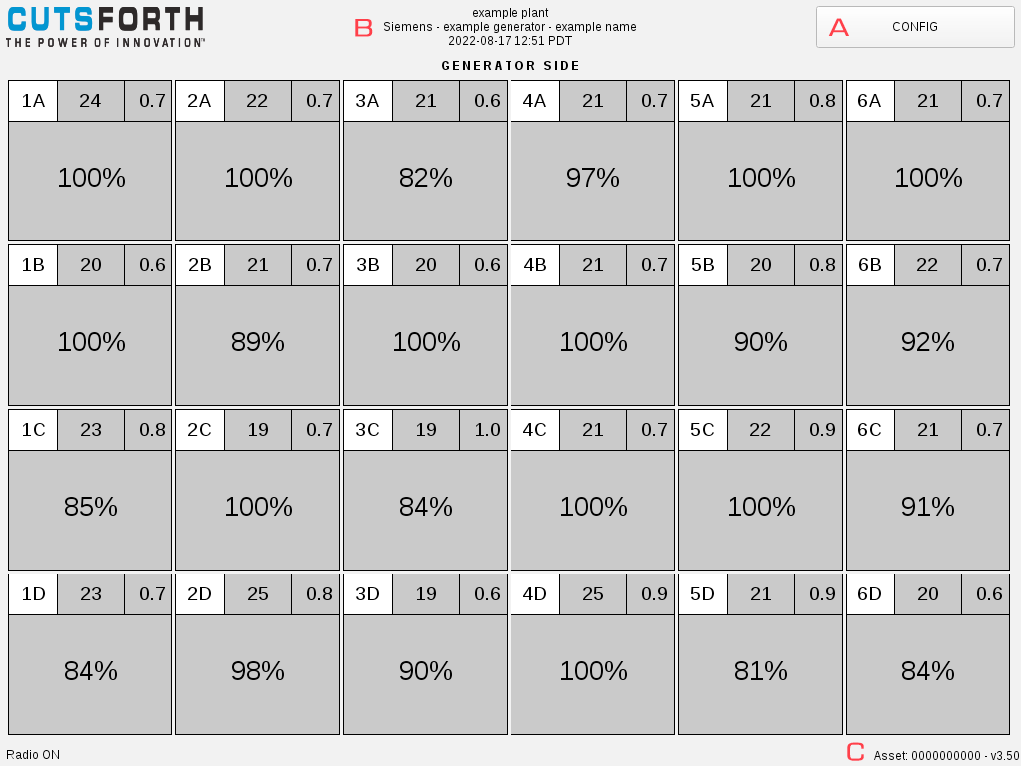

Una vez encendido el controlador principal, aparece la vista de nivel superior de la pantalla de la interfaz de usuario:
-
El botón Config (A) la ventana de configuración primaria.
-
La información situada en la parte superior central de la pantalla (B) muestra el nombre de la planta, el fabricante del generador, el nombre y tipo, y la hora actual, que pueden modificarse dentro de la configuración avanzada.
-
En la esquina inferior derecha (C) se muestra la etiqueta del activo y la versión de la aplicación Supervisión del estado de las escobillas.
Para apagar, repita la secuencia de encendido en orden inverso.
Otra opción para apagar es:
-
Conecte un teclado USB externo.
-
Para cerrar la aplicación, presione ALT+F4.
-
Vuelva a presionar ALT+F4 abrir el menú de encendido.
-
Seleccione la opción que desee (apagar, reiniciar, etc.).
-
Si desea apagar el sistema, espere a que se apague por completo y, a continuación, abra el panel frontal y coloque el interruptor en la posición OFF.
