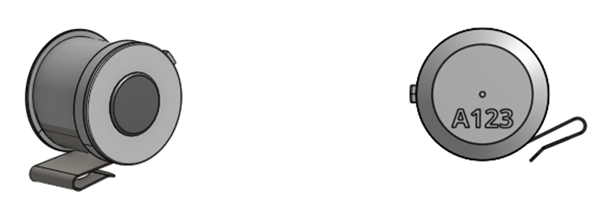

El sensor de salud de las escobillas (BHS) es un dispositivo de registro de datos que procesa los datos de los sensores y los envía al controlador de sensores a intervalos regulares a través de un enlace inalámbrico de 2,4 GHz. Se pueden conectar hasta 216 sensores a un único Sistema de supervisión de escobillas. La antena de 2,4 GHz es de tipo traza de PCB.
Para acoplar un nuevo sensor:
-
En la pantalla de inicio, seleccione la ubicación del portaescobillas donde desea colocar el nuevo sensor.
-

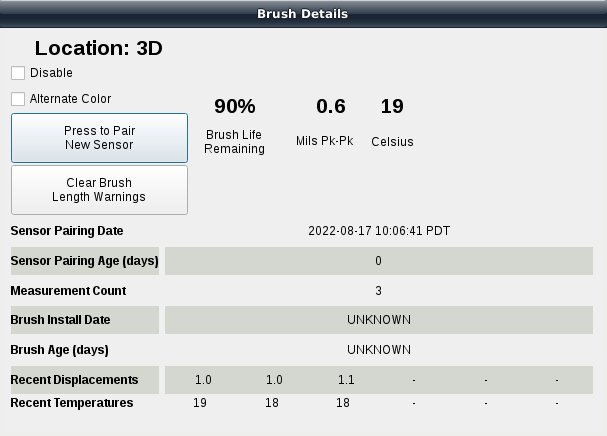

Cuando aparezca el menú de la ubicación del portaescobillas, toque Presione para acoplar el nuevo sensor.
-
Presione el botón del sensor que quiere acoplar.
-
Espere hasta que aparezca el mensaje "acoplamiento exitoso”.
-
Una vez completado con éxito el acoplado, instale la escobilla y el sensor en la posición correcta en el anillo colector.
Nota
¿No se empareja el sensor? Siga estos pasos:
-
Si no aparece un mensaje de confirmación, es posible que el sensor esté emparejado en otro lugar.
-
Puede comprobar si el sensor está emparejado en otro lugar siguiendo las instrucciones en la primera de las Preguntas Frecuentes.
-
Si desea reubicar el sensor en un soporte o ubicación diferente, o ha confirmado que este no está emparejado en otra ubicación, simplemente desemparejelo y repita el proceso de emparejamiento.
-
¿Sigue sin poder emparejar el sensor? Envíe una solicitud de soporte a Cutsforth.com/Support.
Los sensores están programados de fábrica para actualizar los datos y comunicarse con el controlador principal una vez cada hora. Sin embargo, el operador puede activar manualmente el sensor en cualquier momento pulsando el botón (A) del sensor. Esto obliga al controlador principal a recoger datos de ese sensor en ese momento. La frecuencia de las actualizaciones automáticas de los datos del sensor se puede ajustar desde la pantalla de Configuración Avanzada.
Para desacoplar un sensor, mantenga pulsado su botón durante tres segundos hasta que los dos LED del sensor parpadeen tres veces.
Esto indica que el sensor se ha desacoplado. Los datos de ese sensor/ubicación permanecerán visibles en la página de inicio del controlador principal hasta que se recojan datos nuevamente. En ese momento, la pantalla de inicio del controlador principal se actualizará.
Siga el proceso estándar EASYchange® para cambiar la escobilla. Siempre y cuando la batería del Sensor (BHS) esté en un buen nivel, el ensamblaje sensor-muelle existente puede ser reinstalado con la nueva escobilla.
Visite Cutsforth.com/BrushChange para ver el vídeo con las instrucciones.
Nota
RECORDATORIO:
Después de instalar la nueva escobilla en el soporte, pulse brevemente el botón del BHS una vez para restablecer los datos de longitud de la escobilla.
La fuente de alimentación del dispositivo son tres baterías primarias de litio metal Panasonic BR1632A soldadas a este. En caso de que se agote la batería de un sensor de salud de las escobillas, el Sistema de supervisión del estado de las escobillas mostrará una advertencia de batería baja. A partir de ese momento, la batería del sensor durará aproximadamente 30 días.
La duración de la pila es de 2 años (variará en función del intervalo de medición definido por el usuario, así como del entorno operativo).
El sensor de salud de las escobillas cuenta con una lógica de autocomprobación que permite al usuario pulsar un solo botón y recibir un código de estado en forma de número de parpadeos del LED.
|
Parpadeo de luces LED |
Código de estado |
|---|---|
|
1 |
Sin problemas |
|
2 |
Error de voltaje de la batería |
|
3 |
Error de comunicación de Accel |
|
4 |
Error funcional de Accel |
|
5 |
Error de comunicación del codificador magnético |
|
6 |
Error de temperatura |
|
7 |
Error de la aplicación |
