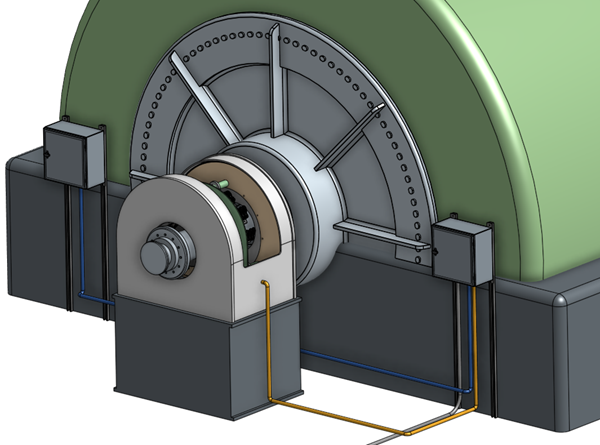

Esta sección aborda el proceso de instalación del Sistema de supervisión del estado de las escobillas y el tendido del cable de señal de la antena. Antes de comenzar, lea detenidamente la Guía de planificación de la instalación del Sistema de supervisión del estado de las escobillas (EZDP-2061). Los principales pasos de la instalación son los siguientes:
Esta sección trata acerca de los requisitos de colocación y montaje de la caja del Sistema de supervisión del estado de las escobillas.

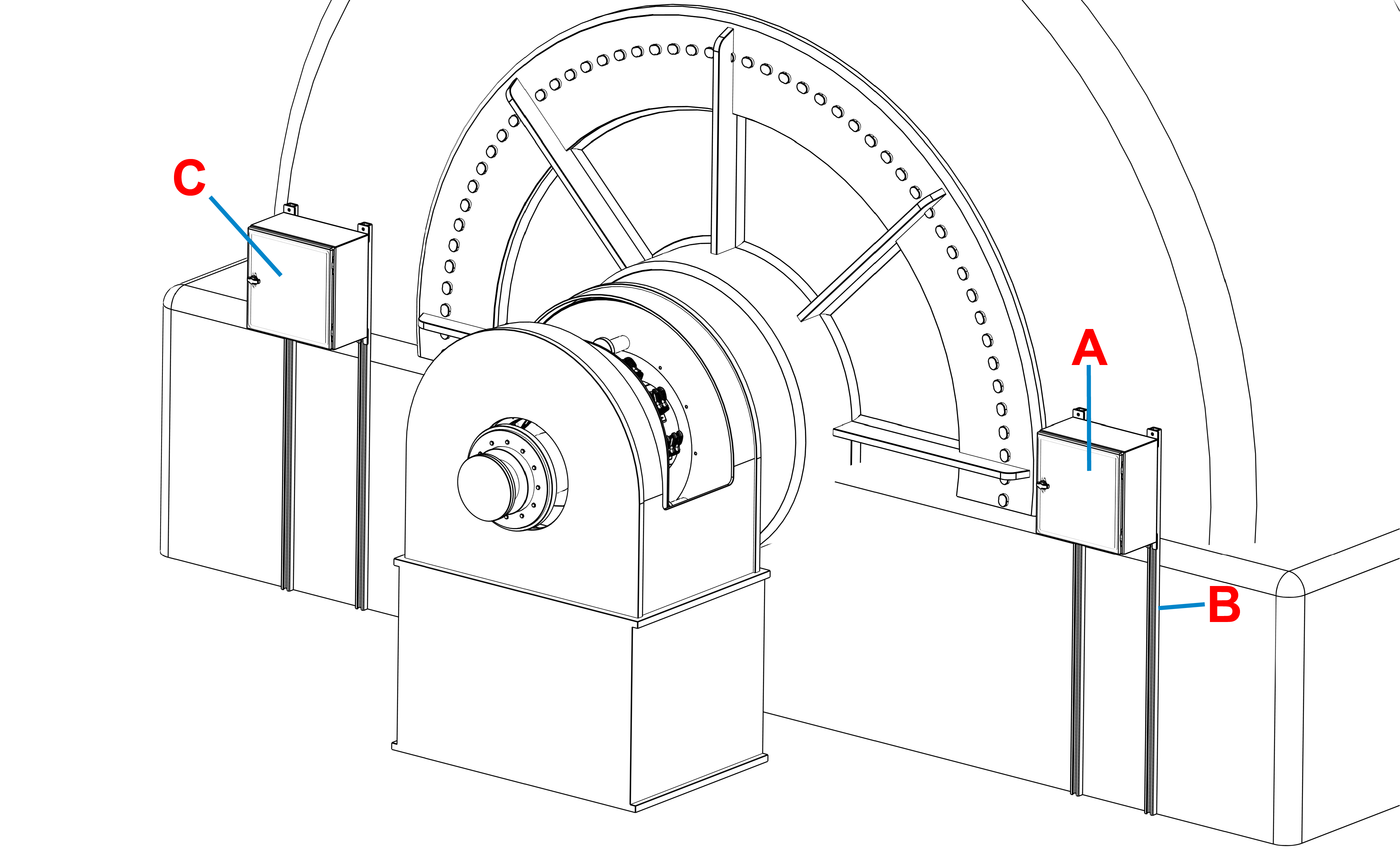

El Sistema de supervisión del estado de las escobillas (A) requiere un mínimo de dos raíles Unistrut (B) pata su montaje. Monte la caja lo más cerca posible de las escobillas del excitador para optimizar la experiencia del usuario y mantener la seguridad del operador. Si se desea, se puede instalar una pantalla auxiliar opcional (C) en el lado opuesto del eje con respecto a la caja principal. La pantalla auxiliar utiliza la misma caja y tiene los mismos requisitos de montaje que la caja principal.

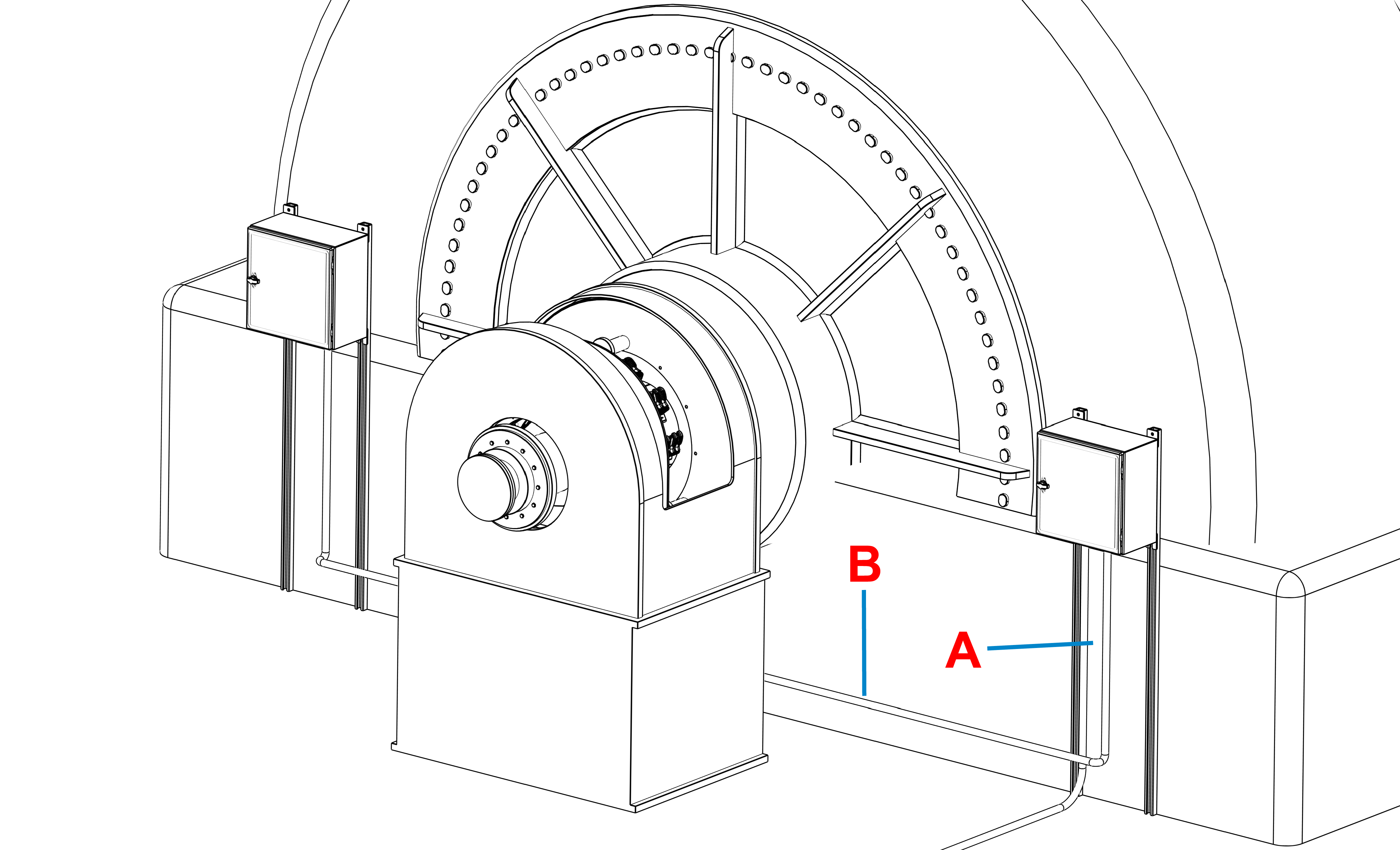

El Sistema de supervisión del estado de las escobillas dispone de un convertidor CA/CC interno que requiere una entrada de alimentación de 85–264 VCA a 47–63 Hz. La potencia de salida de la fuente de alimentación interna es de 24 V y 6,25 A CC (150 W máximo). El cableado de entrada de alimentación debe tenderse hasta el Sistema de supervisión del estado de las escobillas en un conducto estanco al líquido (A). Si se instala la pantalla auxiliar, se debe tender un conducto estanco al líquido entre las cajas para pasar los cables de alimentación, pantalla y serie (B).
El Sistema de supervisión del estado de las escobillas requiere el uso de una antena para permitir una comunicación óptima entre los sensores y el sistema de control. La ubicación ideal para montar la antena puede variar de una instalación a otra. Si no está seguro de dónde colocar la antena, consulte la sección «Modo de colocación de la antena» Modo de colocación de la antena de este manual.
En la mayoría de los casos, la ubicación ideal será dentro de la carcasa del excitador. Si este es el caso:
-

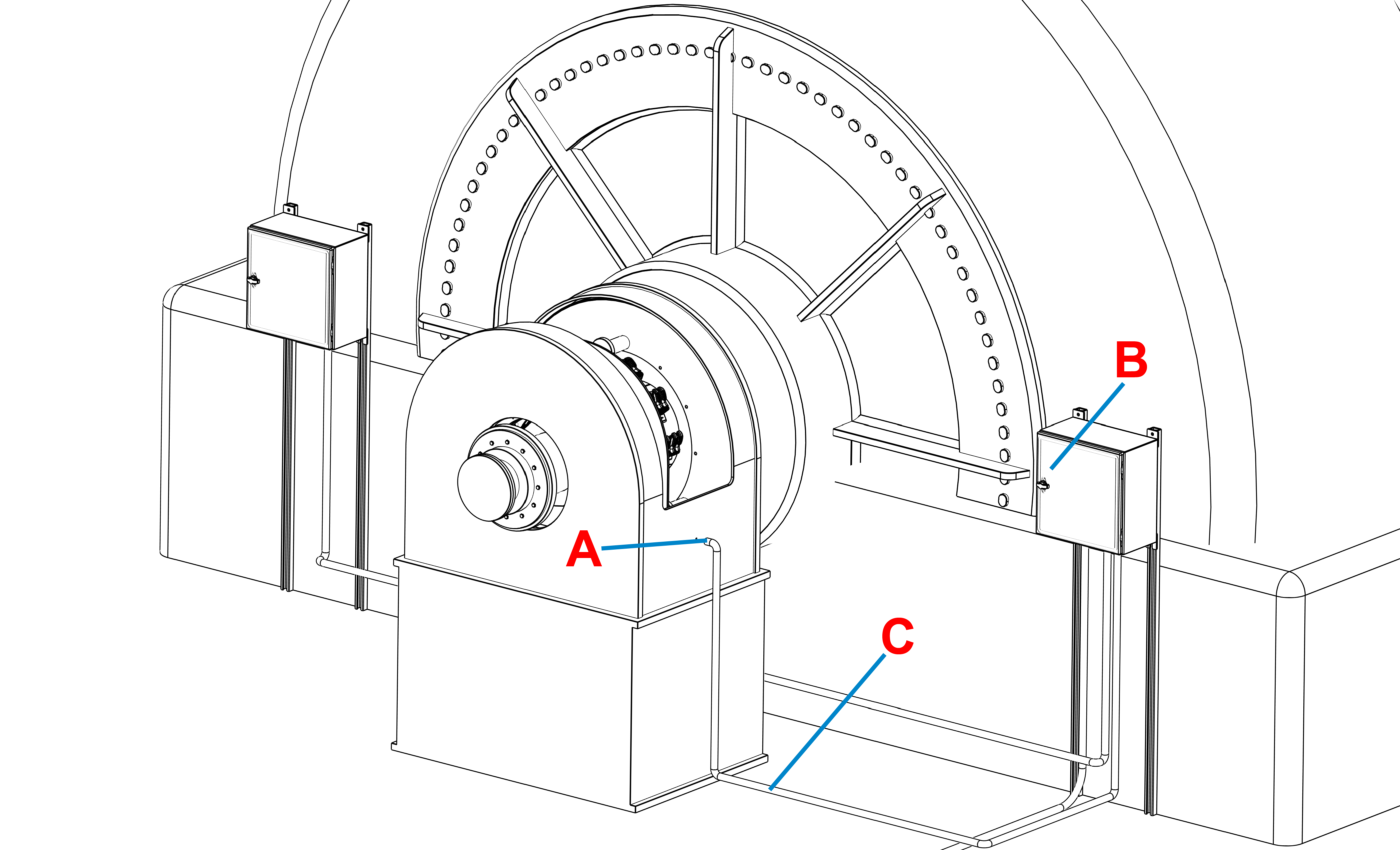

Taladre un agujero a través de la parte inferior de la carcasa del excitador (A).
-
Monte la antena en el interior de la carcasa del excitador con su conector extendiéndose a través del orificio recién taladrado.
-
En la parte exterior de la carcasa del excitador, instale un conducto estanco para líquidos que conecte la antena con el Sistema de supervisión del estado de las escobillas (B) para pasar el cable de la antena (C).
La instalación de clips de etiquetas en los portaescobillas permite identificar fácilmente la posición de las escobillas en relación con la pantalla del Sistema de supervisión del estado de las escobillas. Los clips de etiqueta suelen utilizar una nomenclatura alfanumérica para identificar la fila y la trayectoria de cada escobilla. Por ejemplo, la escobilla «2B» se referiría a la escobilla situada en la fila «2» y con trayectoria «B».
Para instalar los clips de etiqueta:
-

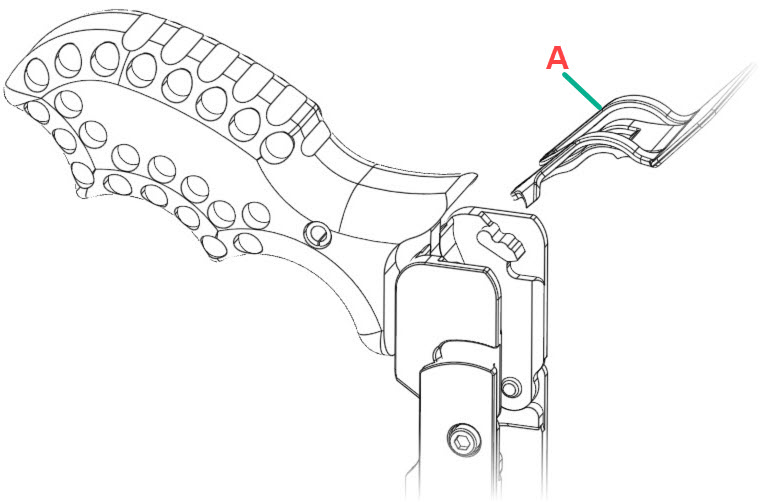

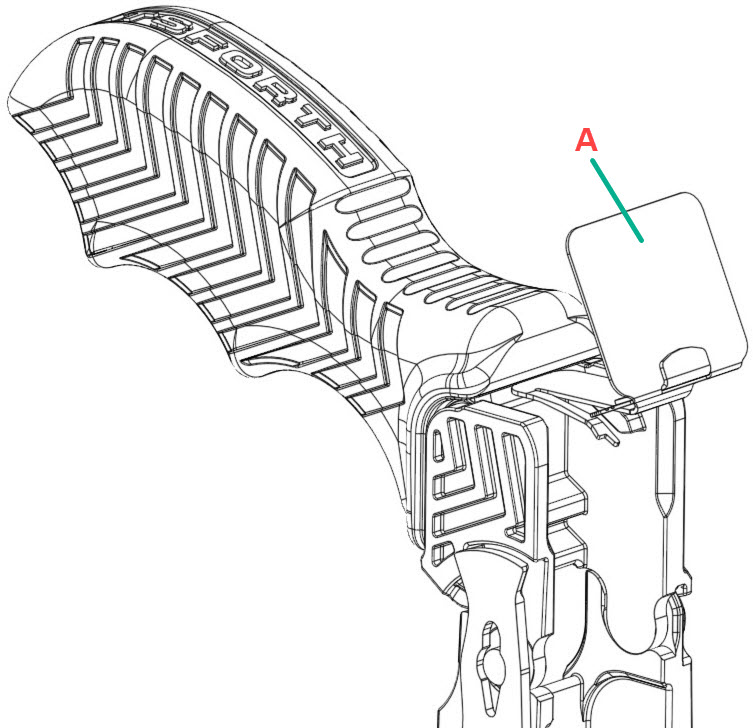

Oriente los clips de la etiqueta (A) como se muestran en la figura.
-

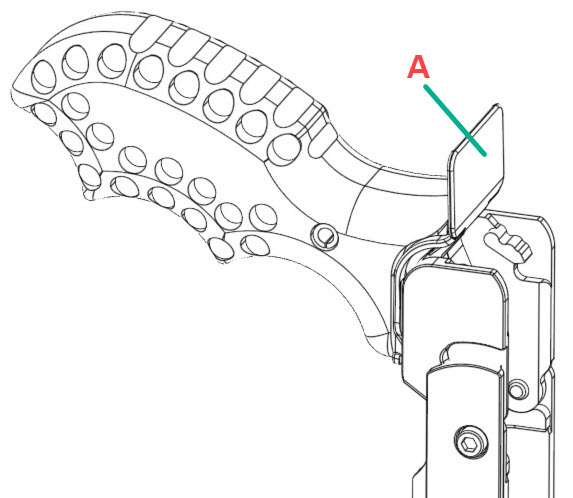

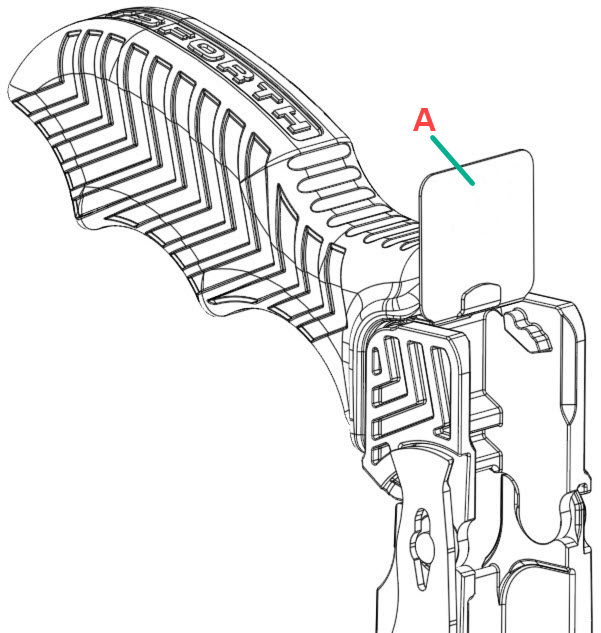

Guíe el clip de la etiqueta (A) por debajo del mango del portaescobilla hasta que note que encaja en su sitio. Aquí se muestra la posición de reposo final:
