Interfaz Modbus – Soporte de Cutsforth

Para convertir las etiquetas alfanuméricas de localización de escobillas en un valor numérico que corresponda a las salidas Modbus, siga el siguiente esquema: De menor a mayor: 1A, 2A, 3A, ….; IB, 2B, 3B, ….; 10, 2C, 3C, ….

Nota

El Sistema de supervisión del estado de las escobillas debe configurarse como un dispositivo esclavo.

Consulte esta tabla cuando programe la salida Modbus en su sistema de supervisión:

Escobilla	Nombre	Tipo de valor	Unidad de valor	Tipo de registro	Dirección (base 0)	Dirección física (base 0)	Funciones soportadas
0–229	Sensor de bacteria baja	Booleano	Indicador (flag)	Entrada discreta	10000–10229	0x000–0x0E5	0x02 Lectura de entrada discreta
0–229	El sensor no funciona correctamente	Booleano	Indicador (flag)	Entrada discreta	10230–10459	0x0E6–0x1CB	0x02 Lectura de entrada discreta
0–229	Remplace la escobilla ahora (crítico)	Booleano	Indicador (flag)	Entrada discreta	10460–10659	0x1CC–0x2B1	0x02 Lectura de entrada discreta
0–229	Remplace la escobilla pronto (alerta)	Booleano	Indicador (flag)	Entrada discreta	10690–10919	0x2B2–0x397	0x02 Lectura de entrada discreta
0–229	Advertencia de vibración alta	Booleano	Indicador (flag)	Entrada discreta	10920–11149	0x398–0x47D	0x02 Lectura de entrada discreta
0–229	Sensor de muestras anteriores	Booleano	Indicador (flag)	Entrada discreta	11150–11379	0x47E–0x563	0x02 Lectura de entrada discreta
0–229	Temperatura crítica	Booleano	Indicador (flag)	Entrada discreta	11380–11609	0x564–0x649	0x02 Lectura de entrada discreta
0–229	Error de longitud	Booleano	Indicador (flag)	Entrada discreta	11610–11839	0x64A–0x72F	0x02 Lectura de entrada discreta
0–229	Longitud de la escobilla	Short	% remanente	Registro de entrada	30000–30229	0x000–0x0E5	0x04 Lectura de registro de entrada
0–229	Desplazamiento Pico-a-Pico	Texto	0.001 mils	Registro de entrada	30230–30459	0x0E6–0x1CB	0x04 Lectura de registro de entrada
0–229	Temperatura	Short	Grados C	Registro de entrada	30460–30689	0x1CC–0x2B1	0x04 Lectura de registro de entrada
N/A	Estado del sistema	Texto	Campo de bits: b0: Modo de hibernación (1 -Activado, 0 -Desactivado) b1-15: RFU	Registro de entrada	30920	0x398	0x04 Lectura de registro de entrada
N/A	Hora del sistema	Texto	Hora POSIX (LSB - MSB)	Registro de entrada	30921–30922	0x399–0x39A	0x04 Lectura de registro de entrada
N/A	Recuento escobillas cortas	Texto	Número de escobillas que deben sustituirse inmediatamente	Registro de entrada	30923	0x39B	0x04 Lectura de registro de entrada
N/A	Recuento escobillas casi cortas	Texto	Número de escobillas que necesitarán ser sustituidas en breve	Registro de entrada	30924	0x39C	0x04 Lectura de registro de entrada
N/A	Recuento de escobillas de alta vibración	Texto	Número de sensores que informan vibración alta	Registro de entrada	30925	0x39D	0x04 Lectura de registro de entrada
N/A	Recuento de errores del sensor	Texto	Número de sensores que notifican errores	Registro de entrada	30926	0x39E	0x04 Lectura de registro de entrada
N/A	Total de batería baja	Texto	Número de sensores que notifican batería baja	Registro de entrada	30927	0x39F	0x04 Lectura de registro de entrada
0–229	Voltaje de la batería	Texto	Milivoltios (mV)	Registro de entrada	30928–31157	0x3A0–0x485	0x04 Lectura de registro de entrada
0–229	Valor RSSI	Texto	Decibelios milivatios (dBm)	Registro de entrada	31158–31387	0x486–0x56B	0x04 Lectura de registro de entrada
0–229	Dirección MAC de BHS (byte bajo, little-endian)	Texto	N/A	Registro de entrada	31388–31617	0x56C–0x651	0x04 Lectura de registro de entrada
0–229	Dirección MAC de BHS (byte medio, little-endian).	Texto	N/A	Registro de entrada	31618–31847	0x652–0x737	0x04 Lectura de registro de entrada
0–229	Dirección MAC de BHS (byte alto, little-endian)	Texto	N/A	Registro de entrada	31848–32077	0x738–0x81D	0x04 Lectura de registro de entrada
0–229	Registro de error del sensor con indicadores de error del sensor	Texto	N/A	Registro de entrada	32078–32307	0x81E–0x903	0x04 Lectura de registro de entrada
N/A	Recuento de muestras anteriores	Texto	Número de sensores informando muestras anteriores	Registro de entrada	32308	0x904	0x04 Lectura de registro de entrada
N/A	Recuento de temperaturas críticas	Texto	Número de sensores Informando temperaturas críticas	Registro de entrada	32309	0x905	0x04 Lectura de registro de entrada
N/A	Recuento de errores de longitud	Texto	Número de sensores informando errores de longitud de las escobillas	Registro de entrada	32310	0x906	0x04 Lectura de registro de entrada

Introducción de una dirección IP estática

Conecte el teclado USB al sistema BCM.

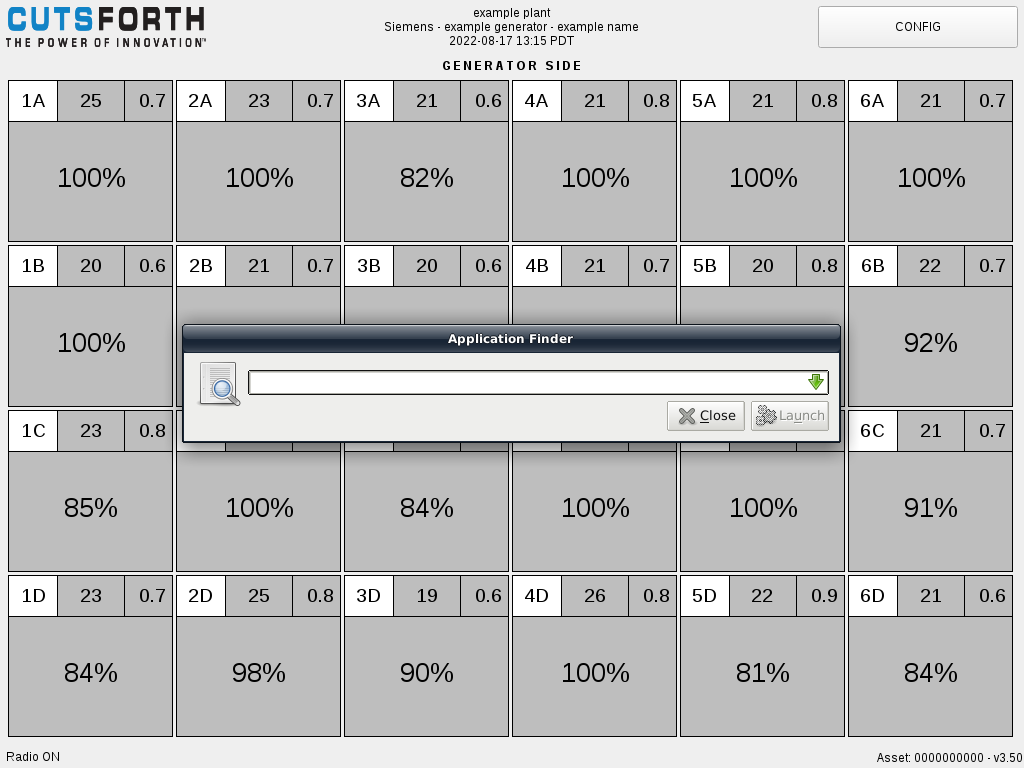

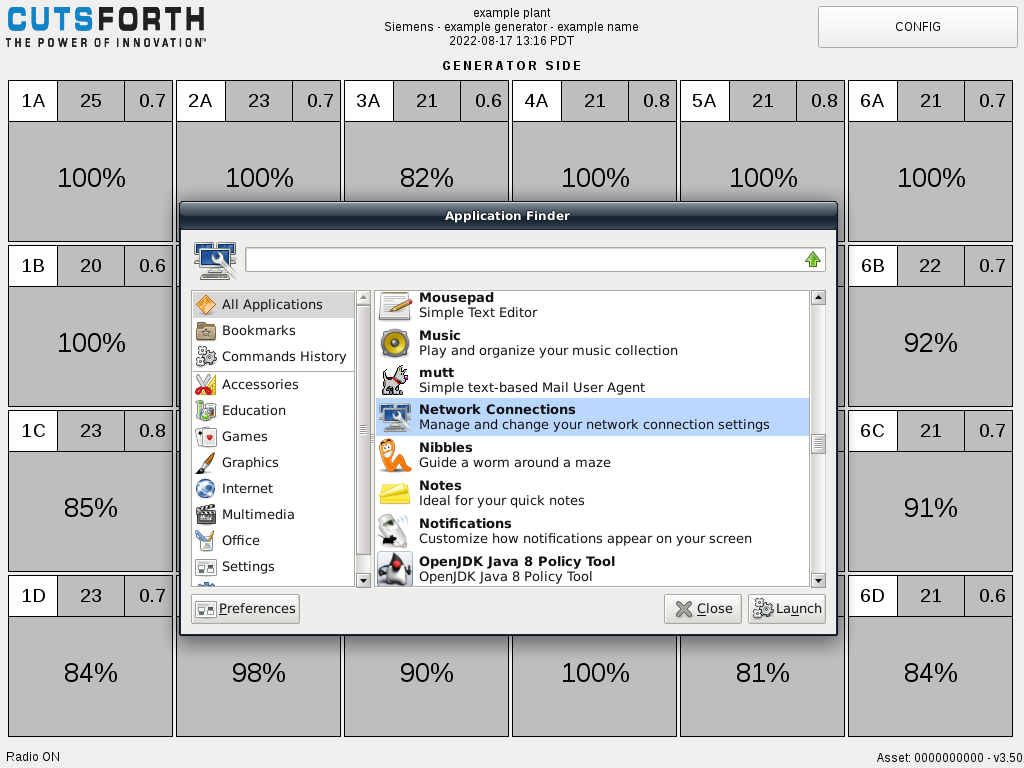

Presione Alt+F2 para abrir el buscador de aplicaciones.

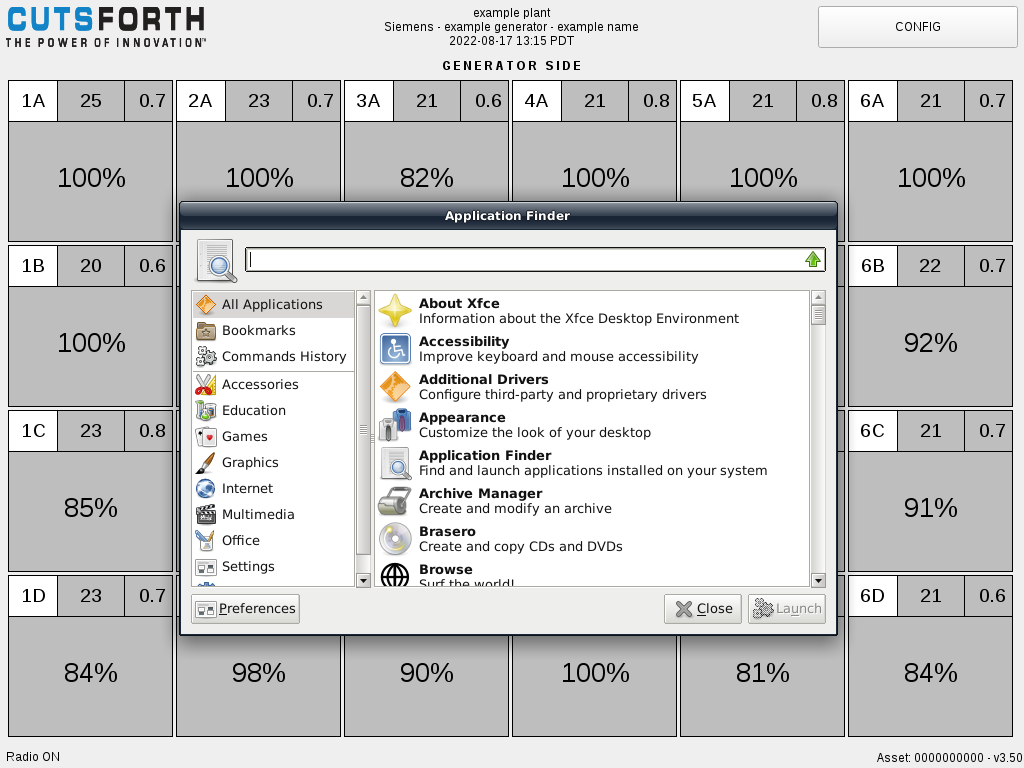

Haga clic en la flecha verde que apunta hacia abajo para mostrar la ventana de opciones.
Desplácese hacia abajo, seleccione Conexiones de red y haga clic en Iniciar.

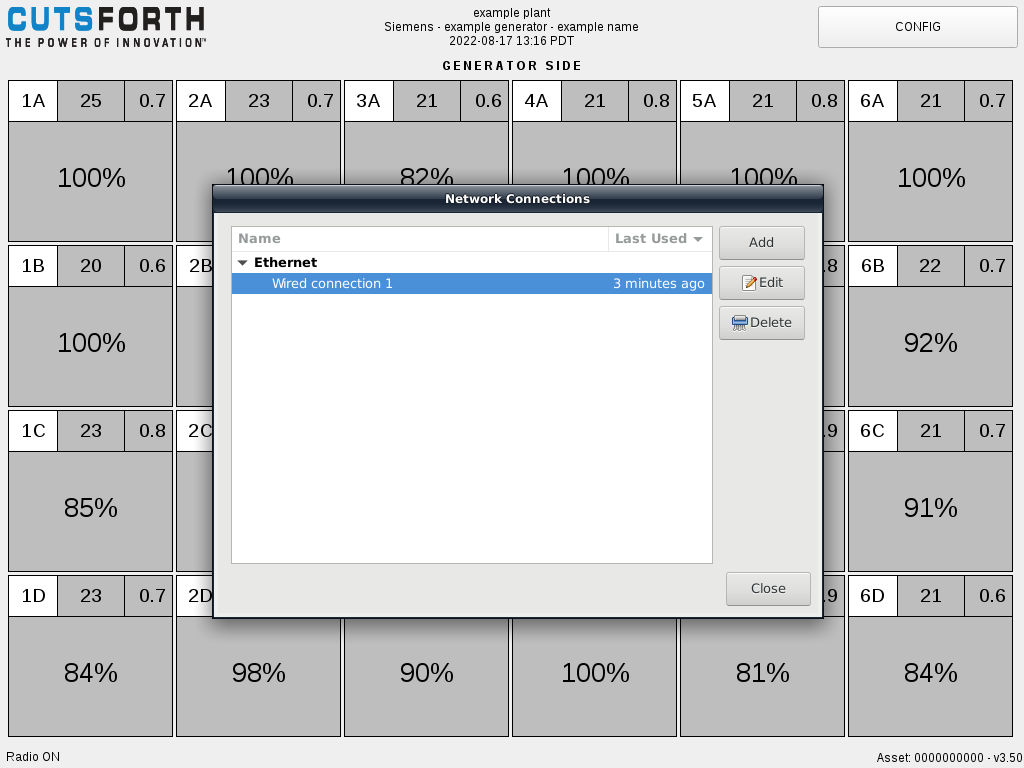

Haga doble clic en Conexión por cable 1.

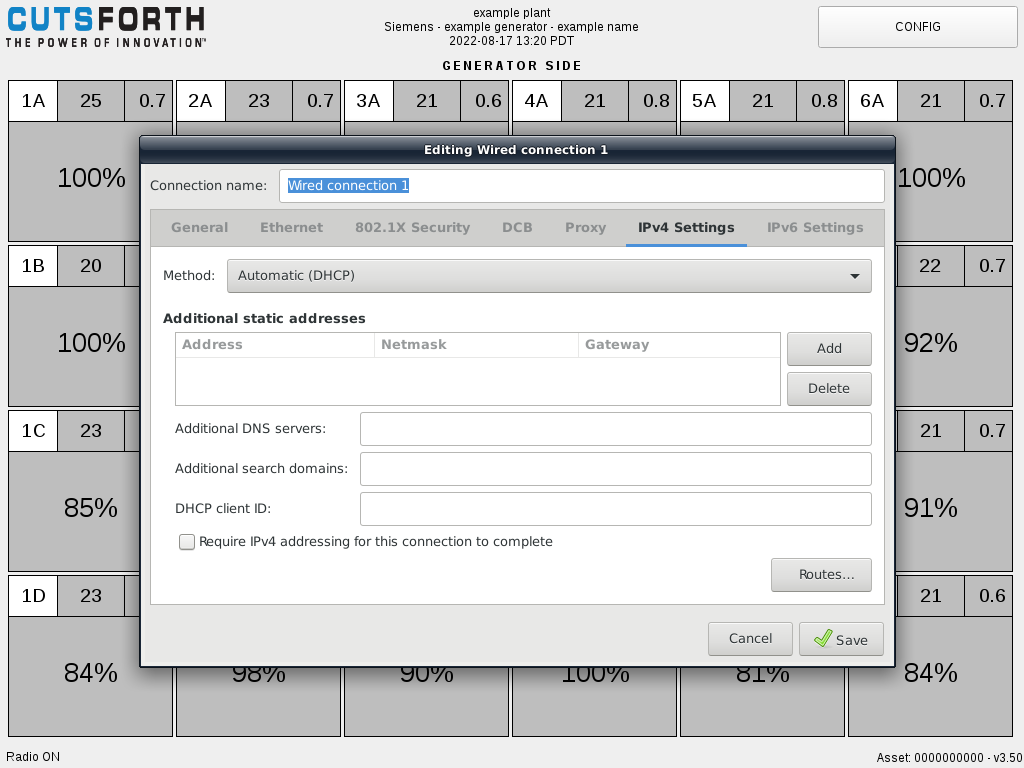

Seleccione la pestaña Configuración IPv4

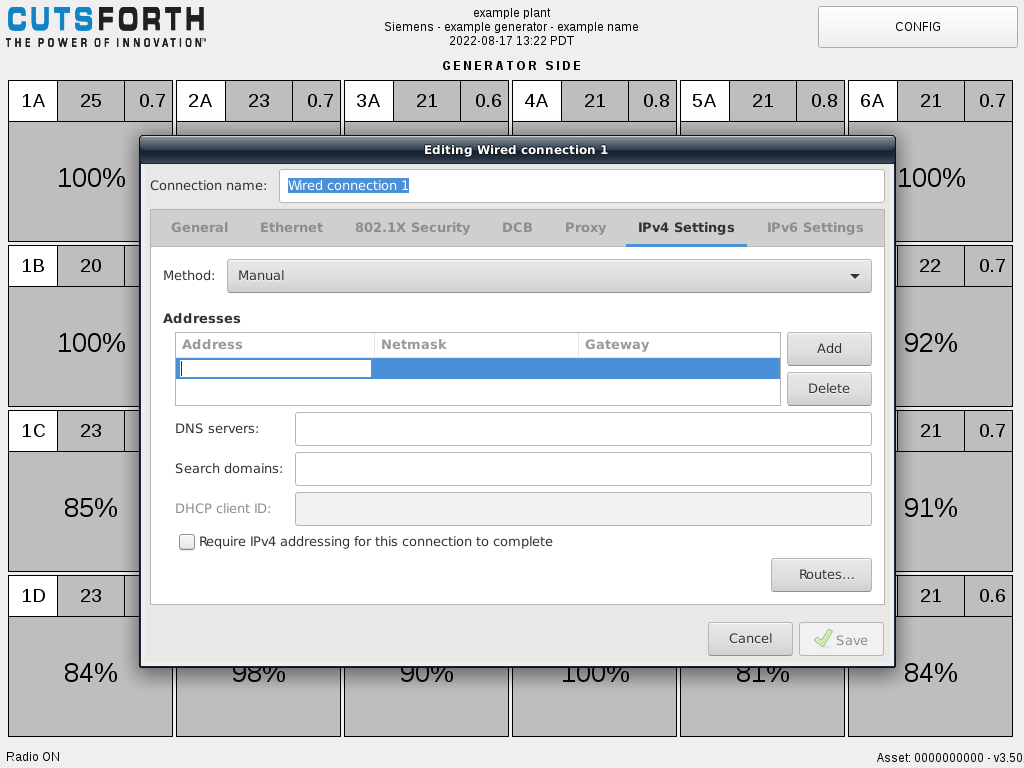

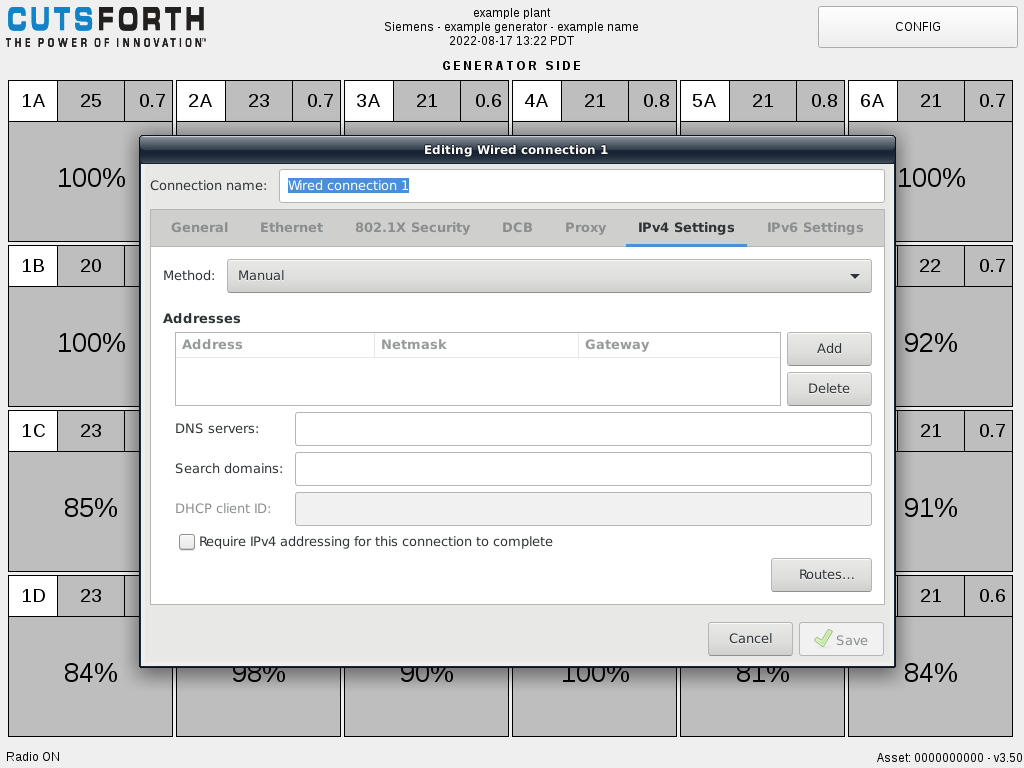

En el menú desplegable Método, seleccione Manual para cambiar la configuración IP a estática.
Haga clic en Añadir.

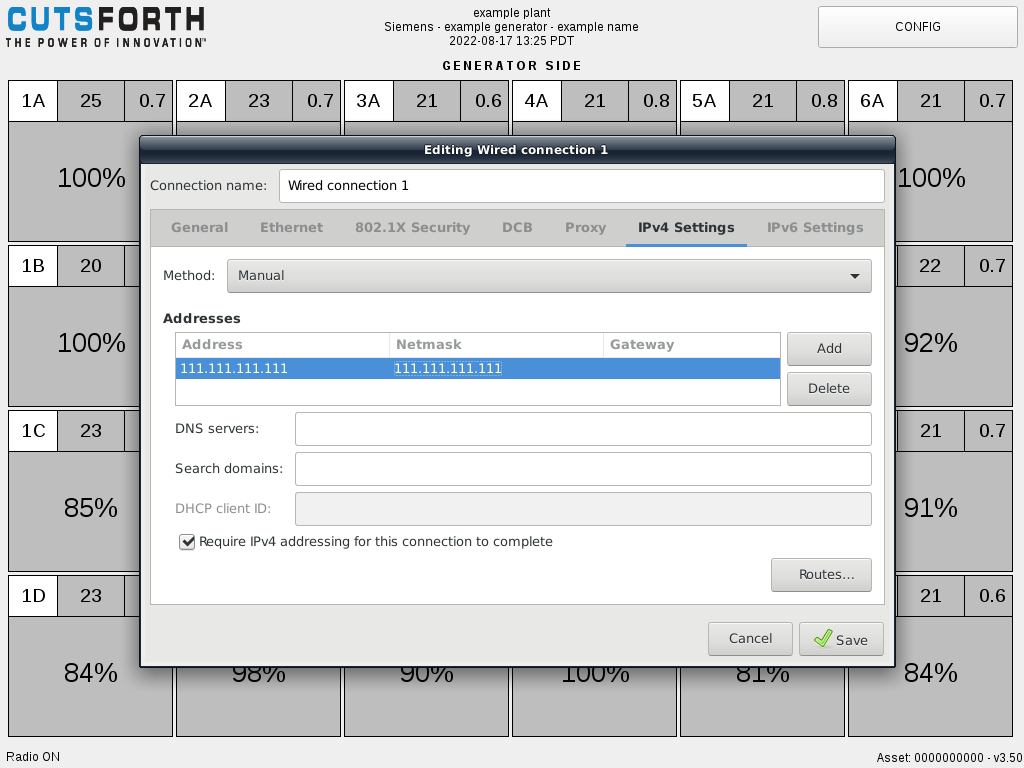

Introduzca la información de dirección deseada y haga clic en Guardar cuando haya terminado.

Localización de las direcciones Mac

Conecte un teclado USB al sistema BCM.

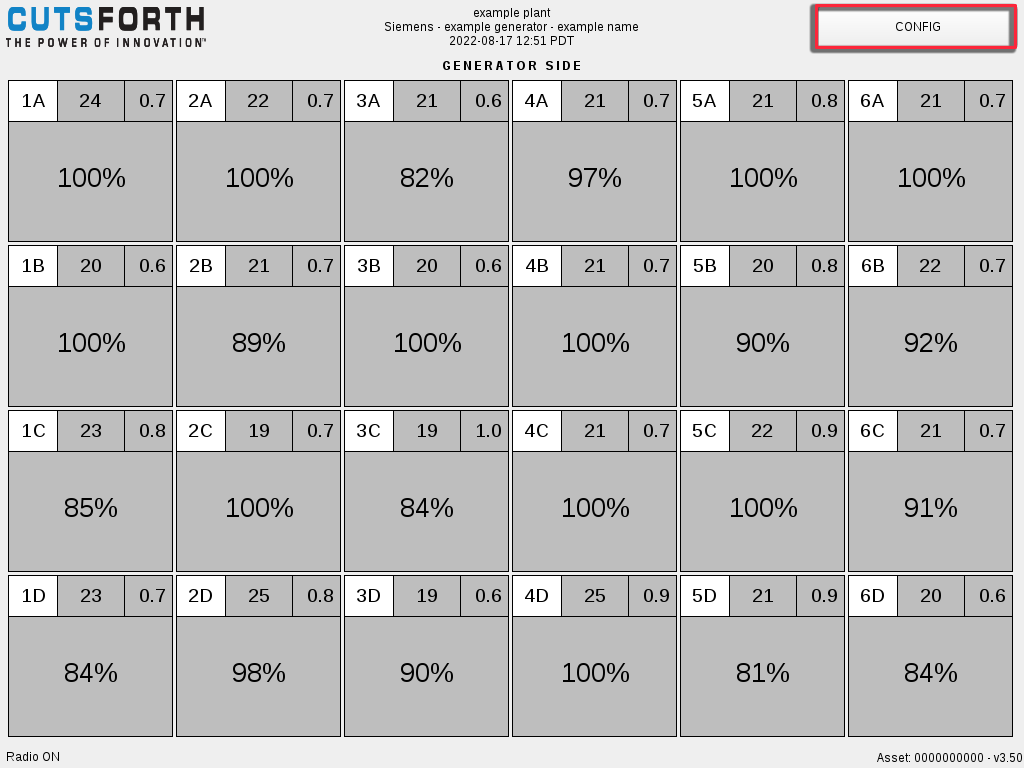

En la pantalla de inicio de la aplicación BCM, presione CONFIG en la esquina superior derecha.

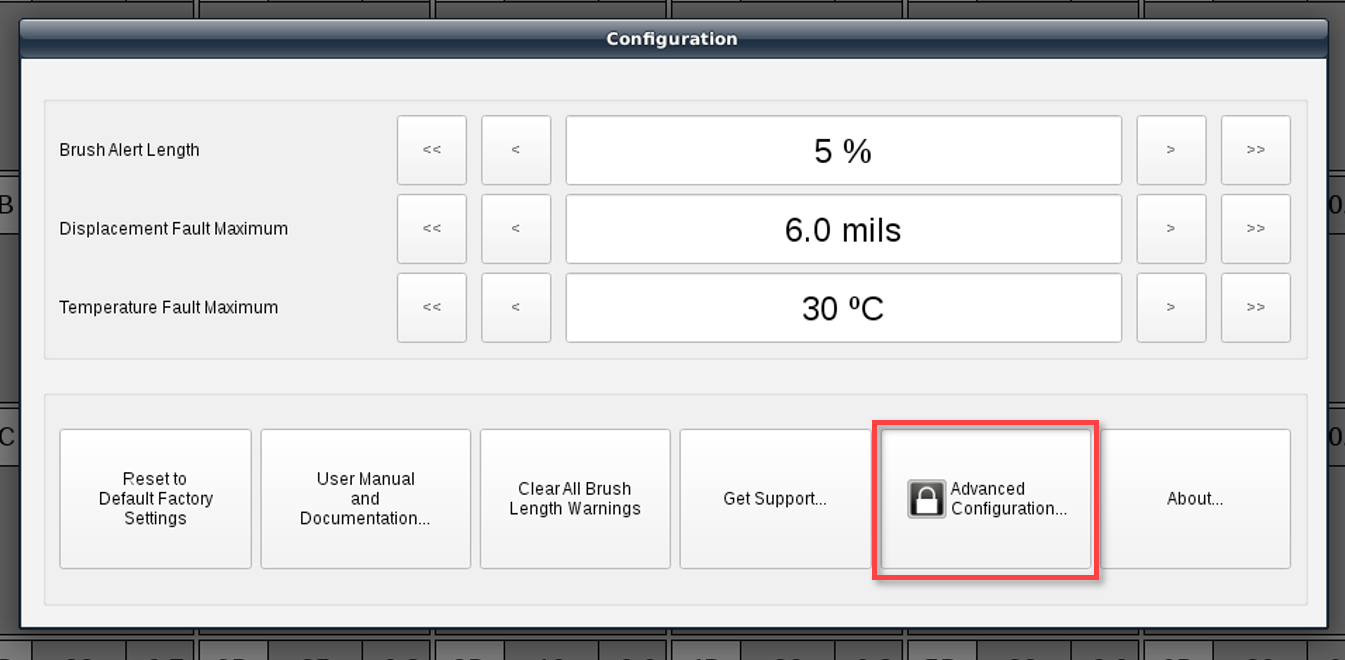

En la parte inferior de la pantalla de configuración, presiones Configuración avanzada. Cuando se le solicite, introduzca la contraseña administrativa.

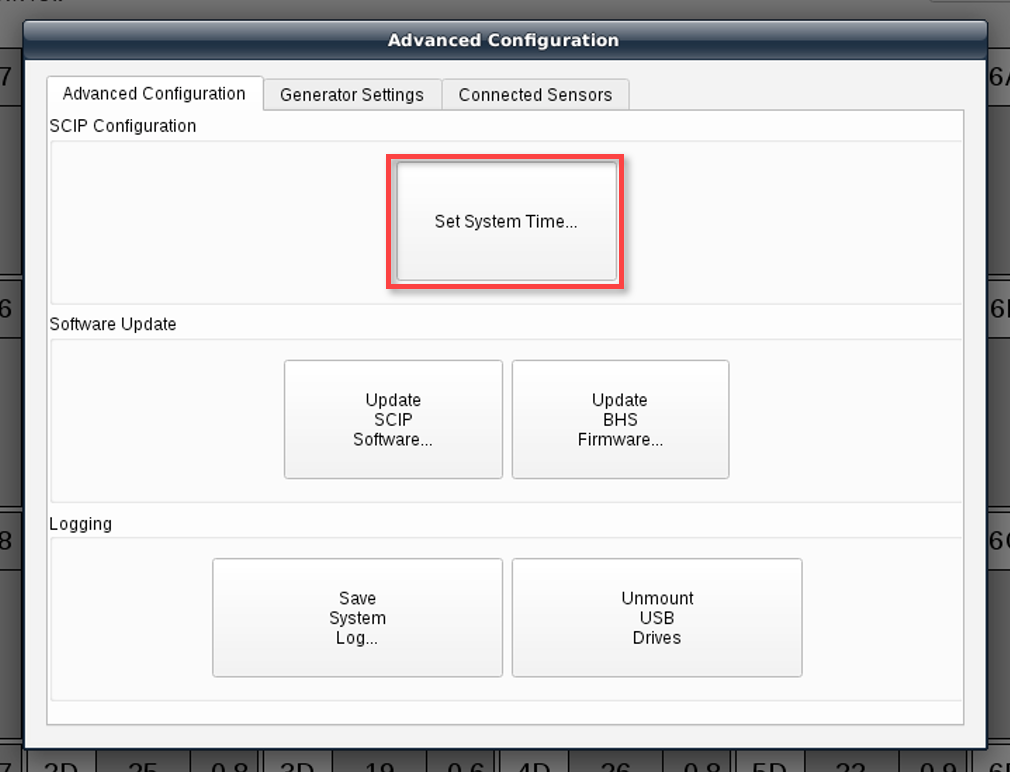

Presione Establecer hora del sistema en la esquina inferior derecha de la pantalla Configuración avanzada.

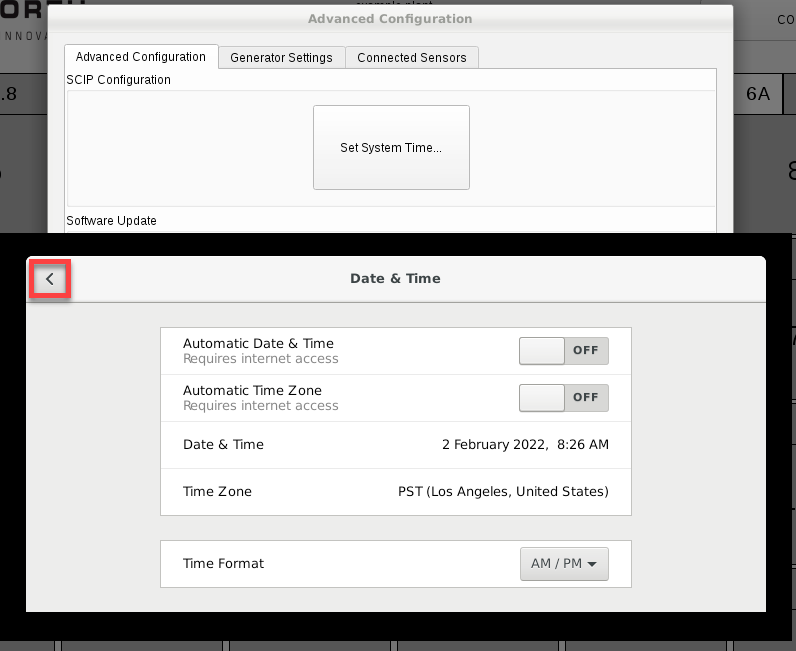

En la pantalla “Datos y hora”, presione el botón “Atrás” situado en la esquina superior izquierda.

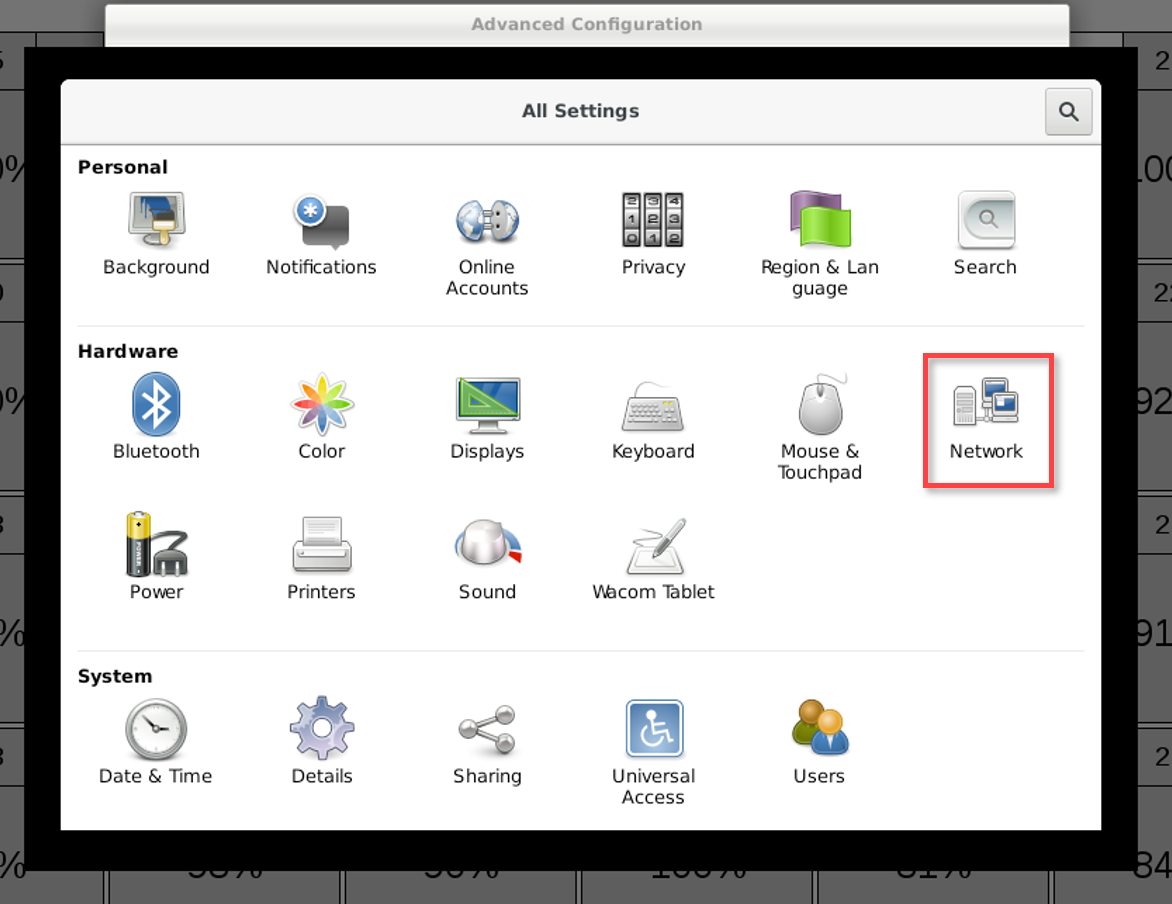

En el menú “Todos los ajustes”, seleccione Red.

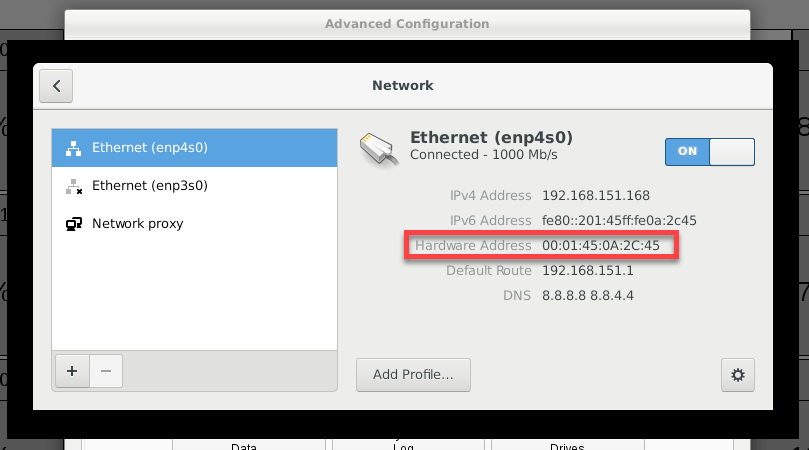

Las direcciones MAC aparecerán como “Dirección de hardware” debajo de cada opción “Ethernet” en la lista de la izquierda.

Configuración Modbus RTU

Además de Modbus TCP/IP, el sistema BCM también admite la comunicación Modbus RTU a través de RS-232 o RS-485. Si utiliza Modbus RTU, confirme que los puertos serie estén configurados correctamente para el RS-232 o el RS-485. Esto se puede gestionar en los ajustes de configuración de SIO del menú de la BIOS. Se puede acceder al menú de la BIOS pulsando F2 durante el proceso de arranque.

Se requiere un cable de módem nulo si se utiliza RS-232.

El sistema BCM proporciona un punto de conexión RJ45 para las comunicaciones Modbus RTU. En la siguiente tabla se describen los pines de cableado para el RS-232 y el RS-485.

Clavija RJ45	RS-232	RS-485
1	DSR	Tx/Rx -
2	RTS	N/A
3	Escudo (Shield)	N/A
4	Tx	N/A
5	Rx	Tx/Rx +
6	GND	GND
7	CTR	N/A
8	DTR	N/A
