기술 사양

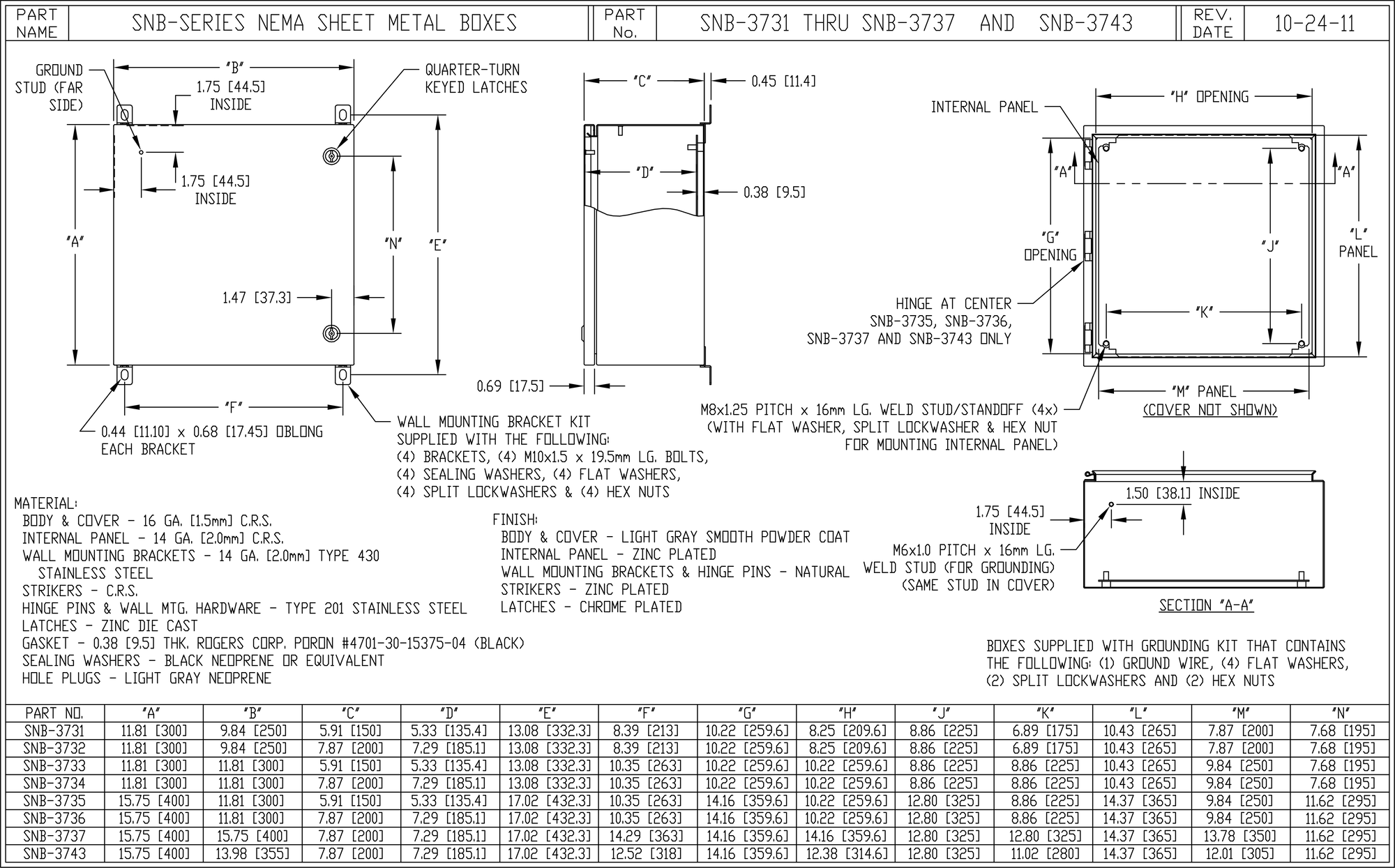

도장 강철 인클로저

카탈로그 번호	A	B	C	강철 유형	도어/바디 게이지	래치 수량
SNB-3734	300mm(11.81인치)	300mm(11.81인치)	200mm(7.87인치)	도장 강철, 냉간 압연(Cold Rolled)	16	1

사양

UL 508A 인증: 유형 1, 2, 4, 4X, 12, 13
UL 파일 번호: E194432-20071011
NEMA 1, 2, 4, 4X, 12, 13 요구 사항 충족
IP66 요구 사항 충족

16게이지 냉간 압연 강철
연한 회색의 부드러운 분체 도장
제품 중량: 9.1kg(20파운드)

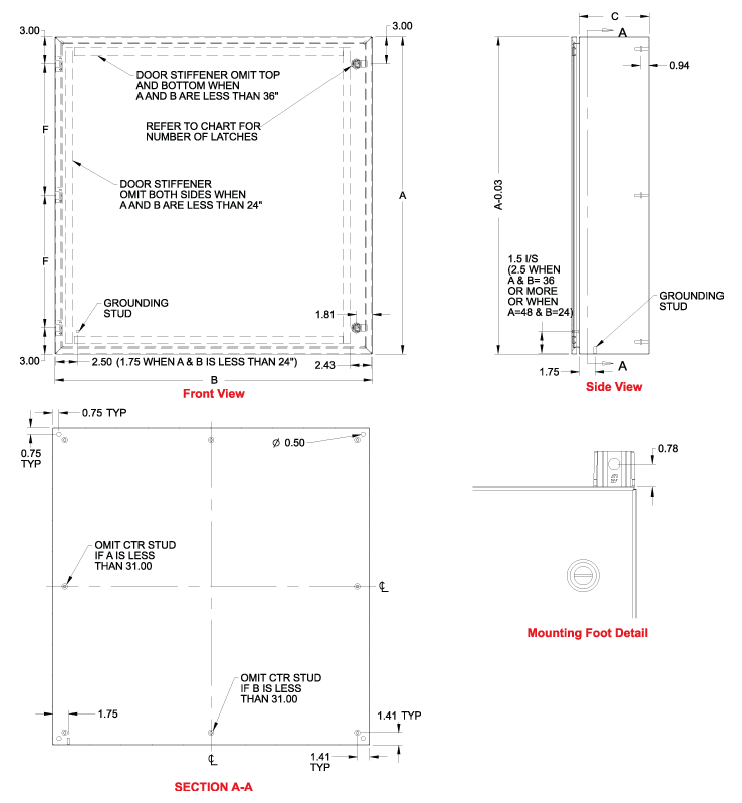

스테인리스강 인클로저

카탈로그 번호	A	B	C	강철 유형	도어/바디 게이지	래치 수량
EN4SD12126S16	305mm(12.0인치)	305mm(12.0인치)	152mm(6.00인치)	316 스테인리스	16	1

사양

UL 508A 유형 3R, 4, 4X, 12
UL 파일: E65234
CSA 유형 3R, 4, 4X, 12
CSA 인증: LR21001

NEMA 3R, 4, 4X, 12, 13 요구 사항 충족
IP66 요구 사항 충족
16게이지 스테인리스강
제품 중량: 9.1kg(20파운드)

레거시 구성(선택)

주 인클로저

카탈로그 번호	치수(mm/인치)
CSD16168SS6-MODS	406(16.0) x 406(16.0) x 203(8.0)

사양

UL 508A 인증: 유형 3R, 4, 4X, 12, 파일 번호 E61997
cUL 인증(CSA C22.2 No 94 기준): 유형 3R, 4, 4X, 12; 파일 번호 E61997
NEMA/EEMAC: 유형 3R, 4, 4X, 12, 13
CSA 파일 번호 42186: 유형 4, 4X, 12

VDE IP66
IEC 60529, IP66
NEMA 유형 3RX 요구 사항 충족
스테인리스강 유형: 316

EXMC-002: 실외 설치용 햇빛 가리개(선택)

전원 공급 장치 인클로저(Power Supply Enclosure)

카탈로그 번호	A(mm/인치)	B(mm/인치)	C(mm/인치)	D(mm/인치)	E(mm/인치)	F(mm/인치)
SNB-3740-SS	9.84 (250)	9.84 (250)	5.91 (150)	5.33 (135)	11.12 (282)	8.39 (213)

사양

UL 508A 인증: 유형 4X
파일 번호 E194432
UL50E 요구 사항 충족
NEMA 등급: 1, 2, 4, 4X, 12, 13

IP 등급: IP65, IP66
스테인리스강 유형: 304
유해 물질 제한 지침(Restriction of Hazardous Substances, RoHS)

인증된 제조소

Cutsforth, Inc.

5160 Industrial Place #101

Ferndale, WA 98248

제품 인증

표 1. EU 지침 정보 - CE 적합성

전자파 적합성(Electro Magnetic Compatibility, EMC) 지침 2014/30/EU	EN 61326-1:2013
저전압 지침(Low Voltage Directive, LVD) 2014/35/EU	IEC 61010-1: 2010; EN 61010-1-2010
RoHS 지침 2011/65/EU	대규모 고정 설비(Large Scale Fixed Installation) 제외

표 2. 북미

EMC	FCC 47CFR 15: 2022 준수, CSA 표준 인증 ICES-001 2020
안전성	UL 61010-1: 2012 Ed.3+R: 2019년 7월 19일 준수, CSA C22.2 61010-1: 2012 Ed. 3+U1;U2;A1 인증

표 3. 영국 적합성 평가(UK Conformity Assessed, UKCA)

EMC 2016	EN 61326-1:2013
전기 장비 (안전) 규정 2016	EN 61010-1-2010
규정: RoHS	대규모 고정 설비(Large Scale Fixed Installation) 제외

WEEE 지침 선언문

전기 및 전자 장비 폐기에 관한 지침 2012/19/EU (WEEE) 제14조에 따라 다음과 같은 표시 요건이 적용됩니다.

이 지침은 지침 2012/19/EU의 부록 I, 범주 9에 해당하는 전기 및 전자 장비에 적용됩니다.
제품에는 생산자를 명확히 식별하고 장비가 2005년 8월 13일 이후에 시장에 출시되었음을 나타내는 표시가 포함되어야 합니다.
X 표시가 있는 바퀴 달린 쓰레기통 기호는 장비를 분류되지 않은 생활 폐기물과 함께 폐기해서는 안 된다는 것을 나타냅니다.최종 사용자는 전기 및 전자 장비에 대한 해당 지역 재활용 및 폐기 절차를 준수해야
제품에 부착된 표시는 제품이 이 지침의 범위에 속한다는 것을 확인할 수 있습니다.

환경 요구 사항

보관 온도	-40°C~85°C(-40°F~185°F)
작동 온도	-20°C~60°C(-4°F~140°F)
보관 습도	5% RH~95% RH, 비 응축(non-condensing)
작동 습도	10% RH~90% RH, 비 응축
최대 고도	2,000m(6,560피트)
설치 위치	실내 또는 실외 설치 가능
과전압 범위	II
오염도	2

AC 전원 공급 장치 요구 사항

발전소 공급 전원	120V, 60Hz AC 또는 240V, 50Hz
회로 차단기	내부 120V, 5A
정상 사용 시 회로 소모 전류	약 0.6A

AC 전원 사양

입력 전압 범위	85~264VAC
입력 주파수 범위	47~63Hz
입력 전력 정격	150W
과전압 범위	III(EN62368, EN61558, EN50178, EN60664-1, EN62477-1 기준)
입력 전선 연결 유형	DIN, 스크루다운 터미널 블록(Screw-Down Terminal Block)
입력 전선 규격	26~10AWG

DC 전원 입력 사양

입력 전압	입력 전력
24VDC	24W

전자파 적합성(EMC)

본 제품은 측정, 제어, 실험실용 전기 장비에 대해 다음과 같은 EMC 표준을 충족합니다.

EN 61326(IEC 61326)	클래스 A 전자파 방출, 기본 내성
EN 55011(CISPR 11)	그룹 1, 클래스 A 방출
AS/NZS CISPR 11	그룹 1, 클래스 A 방출
FCC 47 CFR 파트 15B	클래스 A 전자파 방출
ICES-001	클래스 A 전자파 방출
CE 적합성	CE 마크 적용을 위해, 개정된 관련 EU 지침의 필수 요구 사항을 충족합니다. 이러한 지침으로는 2006/95/EC 저전압 지침(안전성), 2004/108/EC 전자파 적합성(EMC) 지침이 있습니다.
