이 장에서는 EMI 모니터링 시스템 인클로저 설치에 대한 단계별 지침을 제공합니다.

  1. EMI 모니터링 시스템을 계획한 위치에 장착합니다.

  2. EMI 모니터링 시스템과 각 HFCT 사이에 도관을 설치하되, 각 HFCT 경로마다 별도의 도관을 사용합니다.

  3. 120VAC 전원용 도관을 설치합니다. 최소 회로 규격은 비선형 부하가 없는 20A 120VAC 전원입니다. 절연 접지 회로를 사용하는 것이 좋습니다.

  4. 데이터 연결용 도관 및 전선을 설치합니다. Cutsforth는 CAT6a 또는 광섬유 연결을 권장합니다.

도관 배치

이 장에서는 표준 도장 강철 또는 스테인리스강 인클로저와 옵션 레거시 구성 인클로저에 대한 도관 배치 정보를 확인할 수 있습니다.

도장 강철 또는 스테인리스강 인클로저용 도관 배치

도면 내 색상 표시

도관 경로 설명

도관 공칭치수*

전선 설명

용도

최대 케이블 길이

전선 제공자

녹색

모니터링 시스템-케이스 접지 연결

해당 없음

단일 도체, 12AWG

인클로저 케이스 접지

6.1m(20피트)

Cutsforth

파란색

모니터링 시스템-제어실 연결

2cm(3/4인치)

Cat6a 케이블

데이터 출력-제어실 연결

해당 없음

발전소 전기공사업체

보라색**

HFCT-모니터링 시스템 연결

2cm(3/4인치)

RG-223 권장

CT 신호 입력

61m(200피트)

발전소 전기공사업체

빨간색***

발전소 전원-모니터링 인클로저 연결

2cm(3/4인치)

120VAC 전원(20A 전용 회로, 절연 접지 권장)

모니터링 시스템 전원

해당 없음

발전소 전기공사업체

*인클로저에는 도관 구멍이 미리 뚫려 있지 않습니다. 도관 크기와 구멍 위치는 맞춤형으로 설정할 수 있습니다. 케이블 글랜드(Cable Gland)와 도관 피팅은 발전소 전기공사업체에서 설치하게 되어 있습니다. 글랜드 및 도관 설치 시 지역의 모든 전기 규정을 준수해야 합니다. 또한, 선택한 케이블 글랜드의 등급이 설치하는 장비 또는 인클로저의 NEMA 4X 등급과 같거나 더 높은지 확인해야 합니다.

**HFCT 경로마다 개별 도관을 사용하여 설치해야 하며, CT 회로 간 누화(cross talk)를 방지하기 위해 도관을 공유해서는 안 됩니다.

***설치 시에는 반드시 단로기(Disconnecting Switch) 또는 회로 차단기(Circuit Breaker)를 포함해야 합니다. 이는 적절한 위치에 설치되어 쉽게 접근할 수 있어야 하며, 해당 장비의 단로(Disconnecting) 장치임이 표시되어야 합니다.

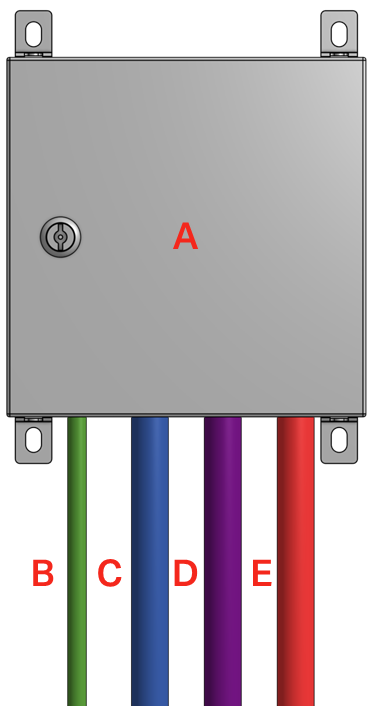

ConduitLayout.svg

부품

이름

A

Cutsforth EMI 모니터링 시스템

B

녹색: 인클로저 케이스 접지용 12AWG 전선

C

파란색: 데이터 출력-제어실 연결용 2cm(3/4인치) 도관

D

보라색: HFCT-모니터링 시스템 연결용 2cm(3/4인치) 도관(HFCT 당 도관 경로 1개)

E

빨간색: 발전소 전원용 2cm(3/4인치) 도관

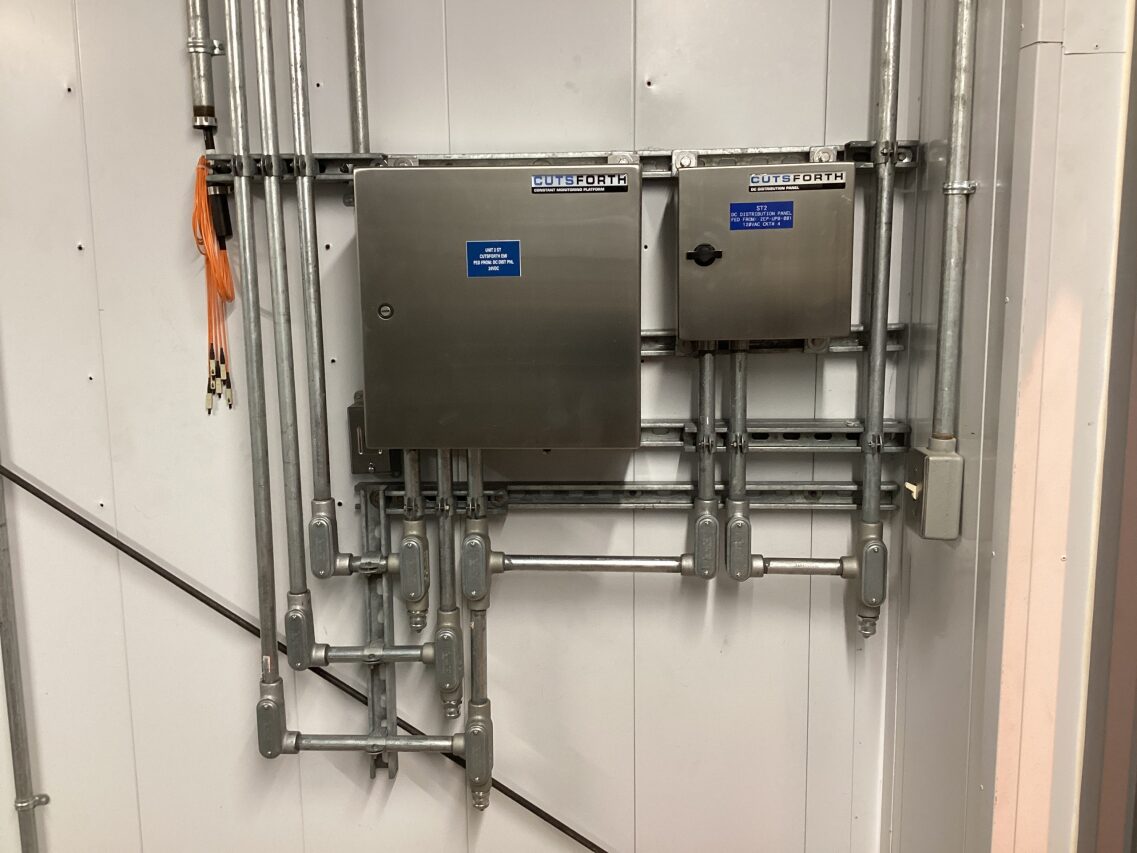

레거시 구성(선택)을 위한 도관 배치


도관 및 스트럿 채널(Strut Channel) 권장 사양

구성품

표준 권장 사양

고부식(High-Corrosion) 환경 권장 사양

도관 유형

아연 도금 강성 금속 도관(Rigid Metal Conduit, RMC)

강성 알루미늄 도관(Rigid Aluminum Conduit, RAC)

도관 피팅 유형

가단성, NEMA 4X 이상 등급

알루미늄

스트럿 채널 유형

용융 아연 도금, 백투백(back-to-back) 구조

316 스테인리스강

장착 하드웨어

316 스테인리스강

316 스테인리스강

액체 밀폐형 유연 금속 도관

HCX 유형

HCX 유형

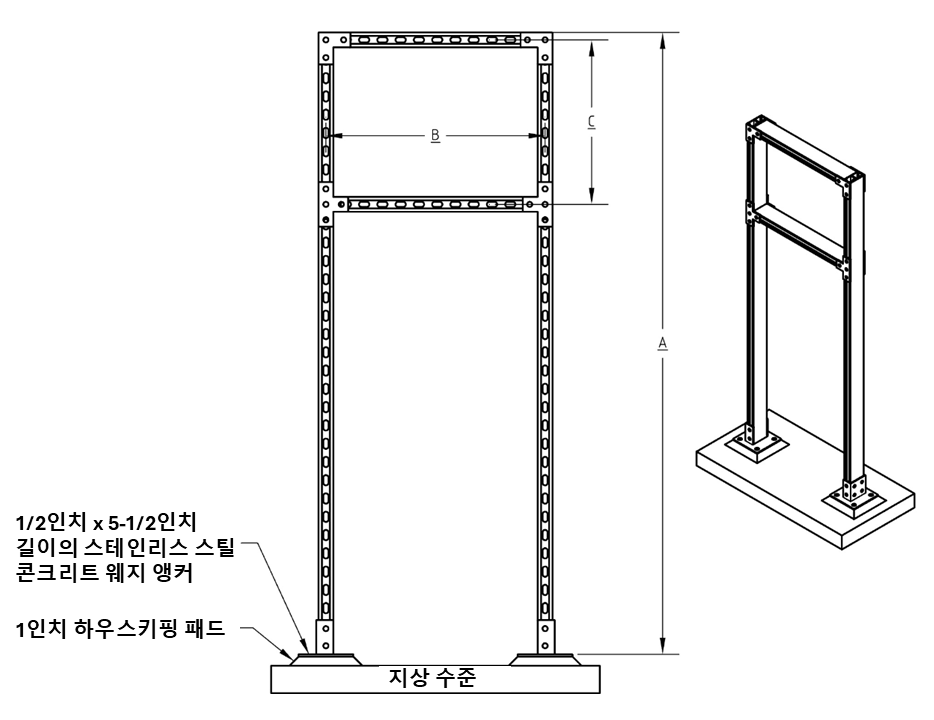

권장 스트럿 랙 설계


A(mm/인치)

B(mm/인치)

C(mm/인치)

68 (1730)

24 (610)

인클로저 장착 풋 치수를 참고하십시오.
