기본 컨트롤러의 전원을 켜기 전에 먼저 시스템을 점검하여 인클로저 내부에 이물질이 없고 손상된 부품이 없으며 전선 연결이 느슨하지 않았는지 확인합니다.
전원을 켜는 방법 기본 컨트롤러
-
기본 컨트롤러의 전면 패널을 엽니다.
-
패널 하단에 위치한 스위치를 찾아 “켜짐(ON)” 위치에 놓습니다.
-
전면 패널을 닫고 시스템이 부팅되어 모니터링 애플리케이션이 자동으로 로드될 때까지 기다립니다.
본 섹션의 다이어그램은 기본 컨트롤러 화면 레이아웃과 발전기 브러시의 상관 관계를 설명합니다. 고급 구성(Advanced Configuration) 화면에 발전기 레퍼런스 라벨 위치를 선택할 수 있는 옵션이 포함되어 있습니다. 사용자는 해당 옵션을 사용하여 장치 구성 및 기본 컨트롤러 장착 위치에 가장 적합한 방식으로 홈 화면을 조정할 수 있습니다.
다음은 기본 컨트롤러 화면 레이아웃이며, 화면 상단의 발전기 레퍼런스 라벨 위치를 참고할 수 있습니다.

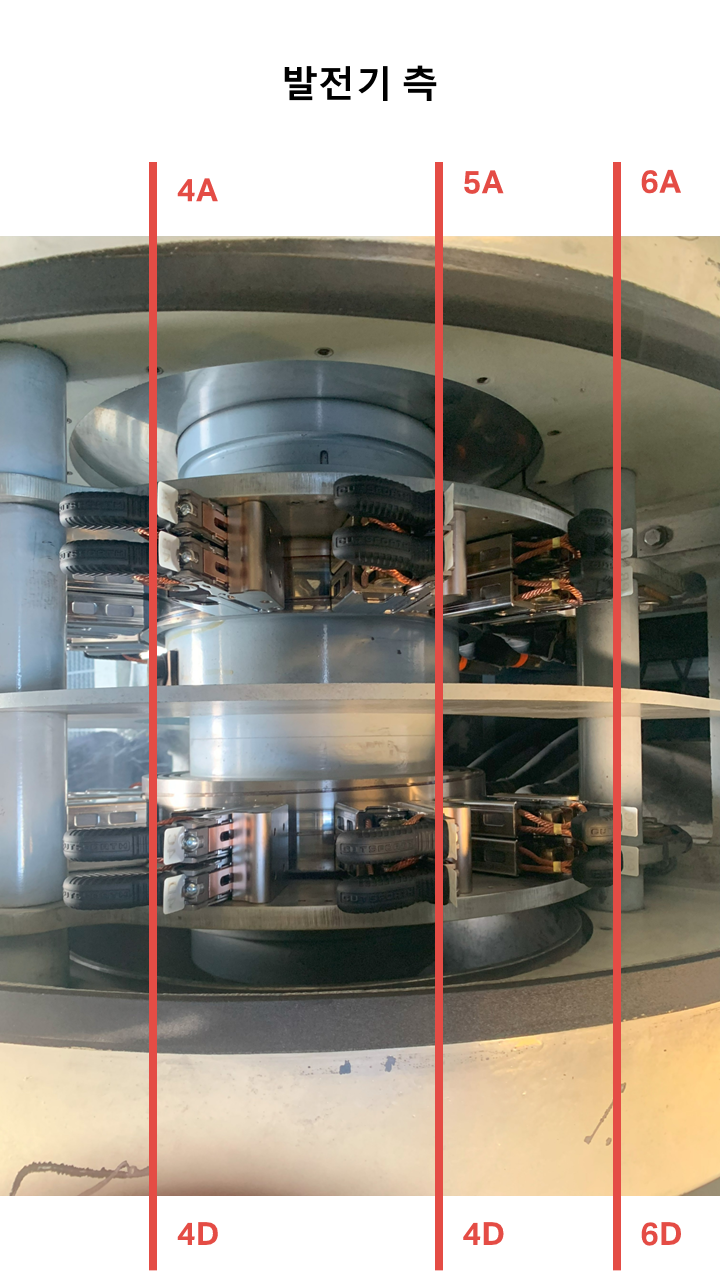

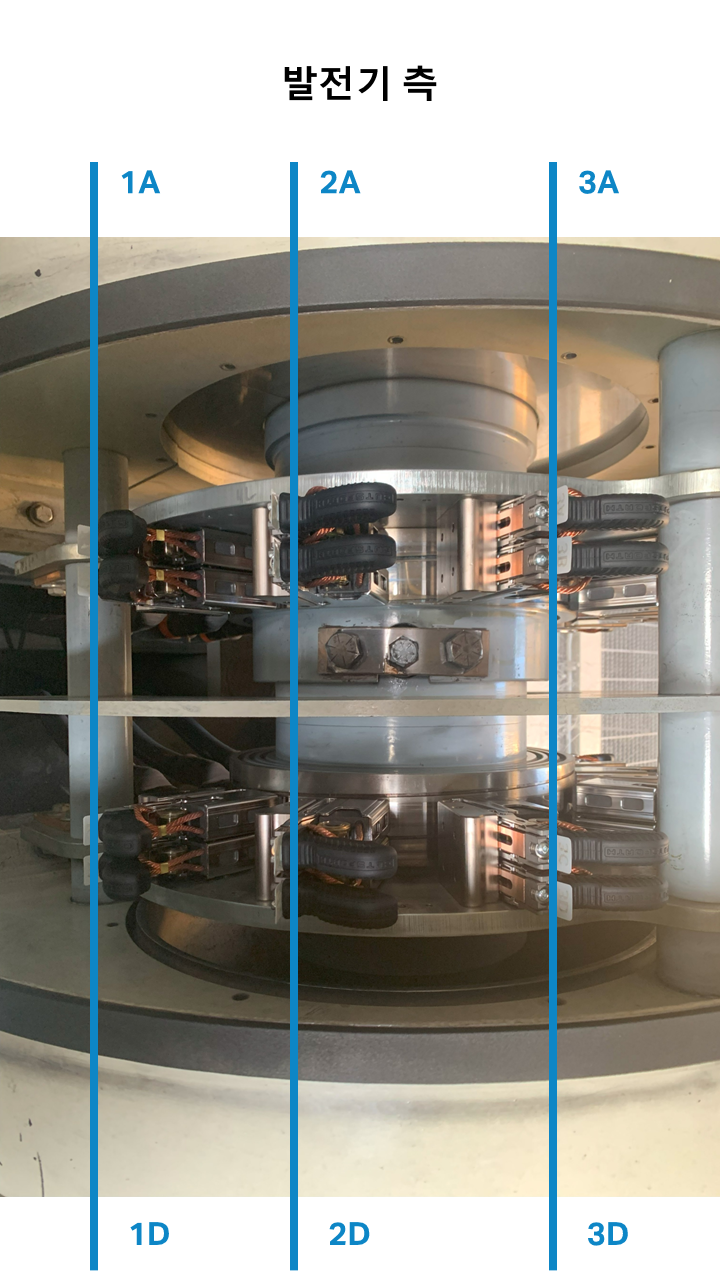

아래의 다이어그램은 왼쪽(파란색) 및 오른쪽(빨간색) 행이 강조 표시된 브러시 이미지입니다.
|
|
|

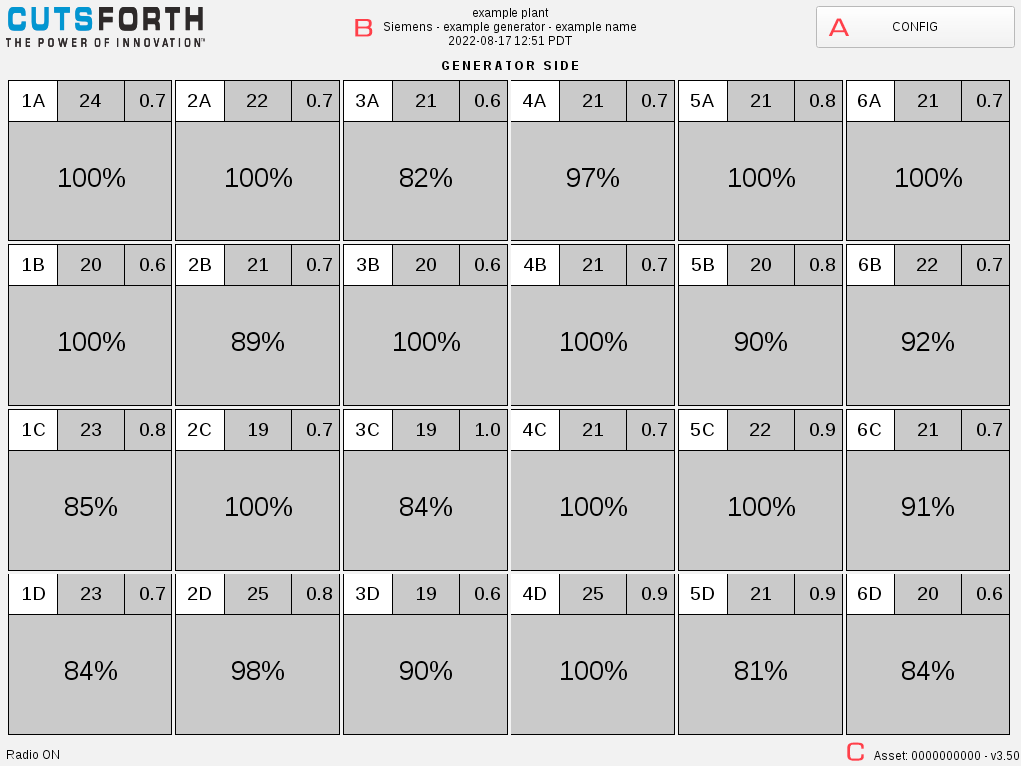

기본 컨트롤러의 전원이 켜지면 사용자 인터페이스 화면의 최상위 뷰가 나타납니다.
-
구성(Config) 버튼 (A)를 클릭하면 기본 구성 창이 열립니다.
-
사용자 인터페이스 화면의 상단 중앙 (B)에 시설 이름, 발전기 제조사, 명칭 및 유형, 현재 시간과 관련된 정보가 표시되며, 모든 항목은 고급 구성(Advanced Configuration)에서 수정할 수 있습니다.
-
자산 태그 및 브러시 상태 모니터링 애플리케이션 버전은 오른쪽 하단 가장자리 (C)에 표시됩니다.
