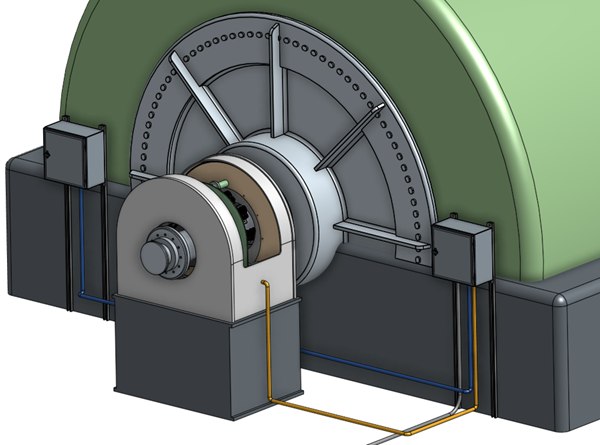

본 섹션에서는 브러시 상태 모니터링 시스템의 설치 과정 및 안테나 신호 와이어의 배선 방법에 대해 설명 합니다. 설치를 시작하기 전에 브러시 상태 모니터링 시스템 설치 계획 안내서(EZDP-2061)를 면밀히 검토 하십시오. 주요 설치 단계는 다음과 같습니다.

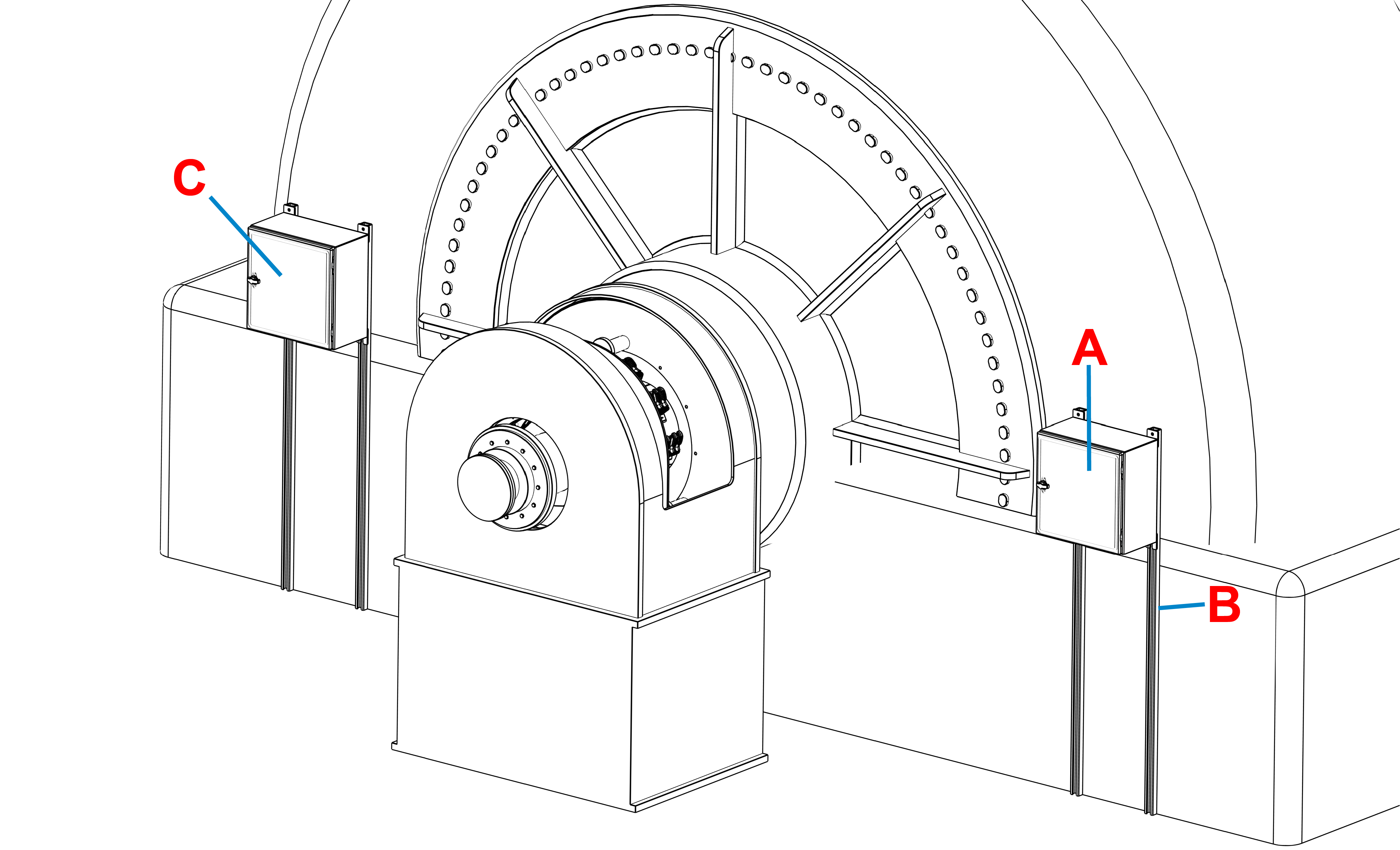

본 섹션에서는 브러시 상태 모니터링 시스템 인클로저 배치 및 장착 요구 사항에 관해 설명합니다.

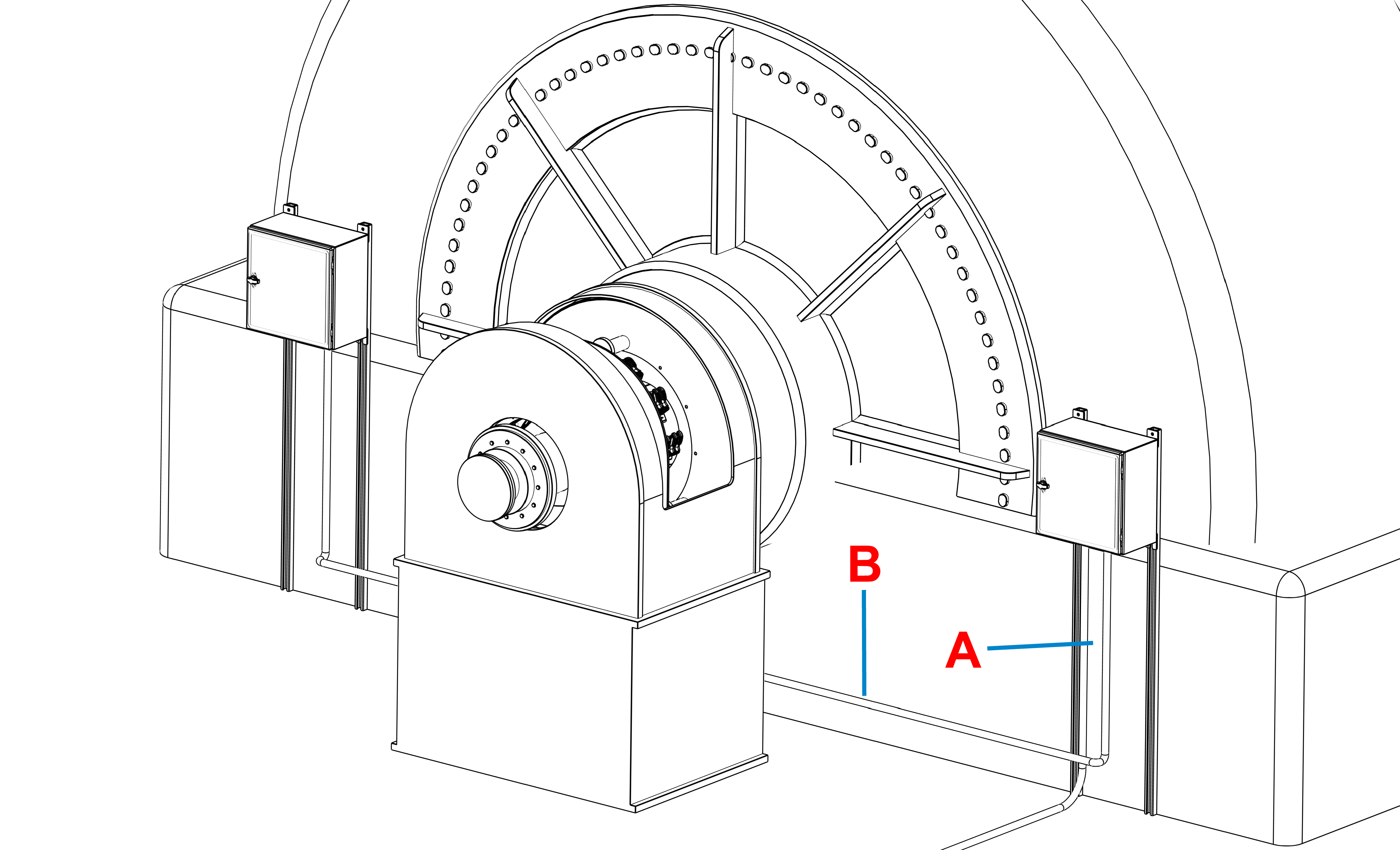

브러시 상태 모니터링 시스템 은 내부에 47–63 Hz 에서 85–264 VAC의 전력 입력이 필요한 밀폐형 AC/DC 변환기를 갖추었습니다. 내부 전원 공급 장치의 출력은 24V, 6.25A DC(최대 150W)입니다. 전원 입력 케이블은 액체 밀폐형 도관 (A)를 통해 브러시 상태 모니터링 시스템에 배선해야 합니다.

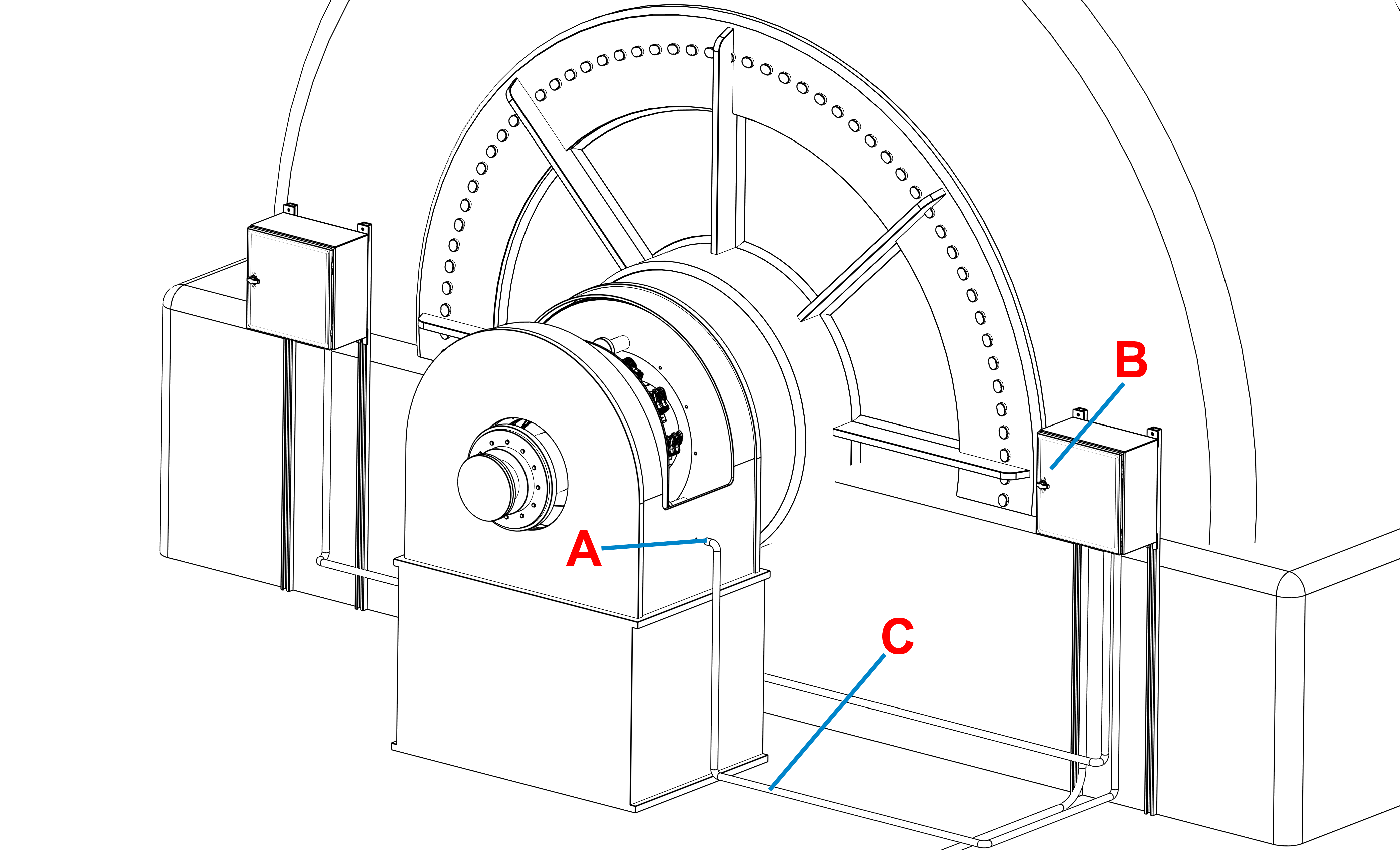

브러시 상태 모니터링 시스템 은 안테나를 사용해야만 브러시 상태 확인 센서와 원활하게 통신할 수 있습니다. 적절한 안테나 장착 위치는 설치 환경에 따라 다를 수 있습니다. 안테나 배치 위치와 관련된 문의 사항은 본 설명서의 안테나 배치 모드 섹션을 참조하십시오.
대부분의 사례에서 적절한 안테나 위치는 여자기 하우징 내부입니다. 이 경우:
브러시 홀더 라벨 클립을 설치하면 브러시 상태 모니터링 시스템 디스플레이와 관련된 브러시 위치를 쉽게 파악할 수 있습니다. 라벨 클립은 주로 영숫자 명명법을 사용하여 각 브러시의 행 및 경로를 식별합니다. 예를 들어 브러시 '2B'는 행 '2' 및 경로 'B'에 위치한 브러시를 나타냅니다.

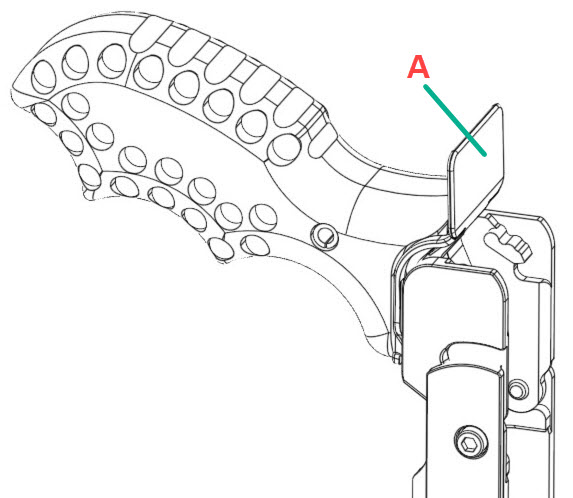

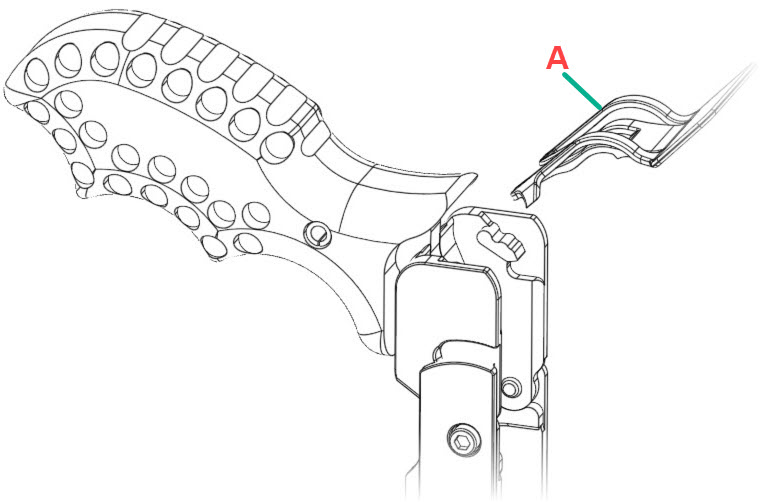

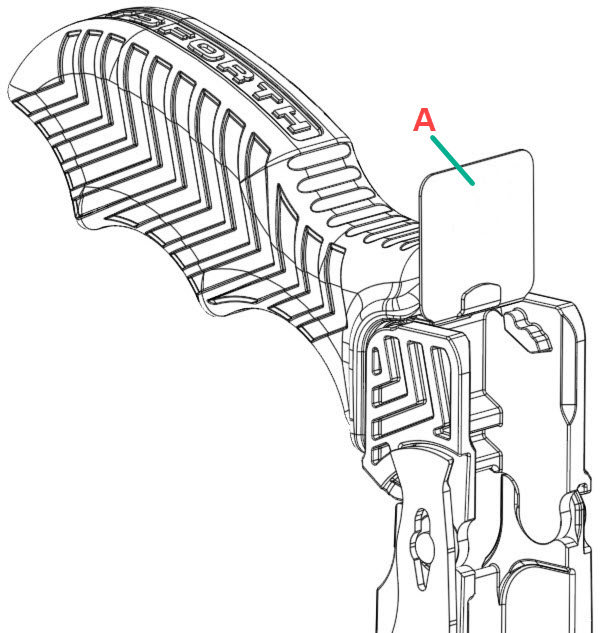

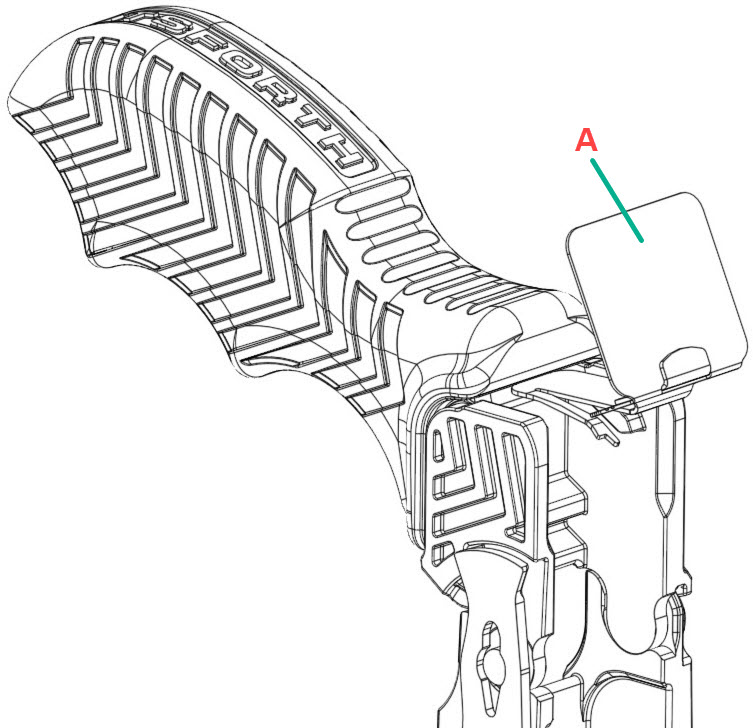

라벨 클립 설치:
