영숫자 브러시 위치 태그를 Modbus 출력에 해당하는 숫자 값으로 전환하려면 다음 스키마를 사용합니다. 작은 값에서 큰 값 순서: 1A, 2A, 3A,…, 1B, 2B, 3B,…, 1C, 2C, 3C 등

참고

브러시 상태 모니터링 시스템은 슬레이브 장치로 구성해야 합니다.

브러시 상태 모니터링 시스템에서 Modbus 출력을 프로그래밍할 경우 다음 표를 참조하십시오.

브러시

명칭

값 유형

값 단위

등록 유형

주소(베이스 0)

물리적 주소(베이스 0)

지원 기능

0–229

센서 배터리 부족

부울

플래그

이산 입력

10000–10229

0x000–0x0E5

0x02 판독: 이산 입력

0–229

센서 오작동

부울

플래그

이산 입력

10230–10459

0x0E6–0x1CB

0x02 판독: 이산 입력

0–229

지금 브러시 교체(중요)

부울

플래그

이산 입력

10460–10659

0x1CC–0x2B1

0x02 판독: 이산 입력

0–229

브러시 교체 예정(경고)

부울

플래그

이산 입력

10690–10919

0x2B2–0x397

0x02 판독: 이산 입력

0–229

고진동 경고

부울

플래그

이산 입력

10920–11149

0x398–0x47D

0x02 판독: 이산 입력

0–229

오래된 센서 샘플

부울

플래그

이산 입력

11150–11379

0x47E–0x563

0x02 판독: 이산 입력

0–229

온도 중요

부울

플래그

이산 입력

11380–11609

0x564–0x649

0x02 판독: 이산 입력

0–229

길이 오류

부울

플래그

이산 입력

11610–11839

0x64A–0x72F

0x02 판독: 이산 입력

0–229

브러시 길이

짧음

% 남음

입력 레지스터

30000–30229

0x000–0x0E5

0x04 판독: 입력 레지스터

0–229

pk-pk 변위

단어

0.001mils

입력 레지스터

30230–30459

0x0E6–0x1CB

0x04 판독: 입력 레지스터

0–229

온도

짧음

섭씨

입력 레지스터

30460–30689

0x1CC–0x2B1

0x04 판독: 입력 레지스터

N/A

시스템 상태

단어

Bitfield: b0 : 절전 모드(1 - 활성화됨, 0 - 비활성화됨) b1-15: RFU

입력 레지스터

30920

0x398

0x04 판독: 입력 레지스터

N/A

시스템 시간

단어

POSIX 시간(LSB - MSB)

입력 레지스터

30921–30922

0x399–0x39A

0x04 판독: 입력 레지스터

N/A

짧은 브러시 수

단어

즉시 교체해야 하는 브러시 수

입력 레지스터

30923

0x39B

0x04 판독: 입력 레지스터

N/A

짧은 브러시 수(근접)

단어

곧 교체해야 하는 브러시 수

입력 레지스터

30924

0x39C

0x04 판독: 입력 레지스터

N/A

고진동 브러시 수

단어

고진동을 보고하는 센서 수

입력 레지스터

30925

0x39D

0x04 판독: 입력 레지스터

N/A

센서 오류 수

단어

오류를 보고하는 센서 수

입력 레지스터

30926

0x39E

0x04 판독: 입력 레지스터

N/A

배터리 부족 합계

단어

배터리 부족을 보고하는 센서 수

입력 레지스터

30927

0x39F

0x04 판독: 입력 레지스터

0–229

배터리 전압

단어

밀리볼트(mV)

입력 레지스터

30928–31157

0x3A0–0x485

0x04 판독: 입력 레지스터

0–229

RSSI 값

단어

데시벨 밀리와트(dBm)

입력 레지스터

31158–31387

0x486–0x56B

0x04 판독: 입력 레지스터

0–229

BHS MAC 주소(lo byte, little-endian)

단어

N/A

입력 레지스터

31388–31617

0x56C–0x651

0x04 판독: 입력 레지스터

0–229

BHS MAC 주소(mid byte, little endian)

단어

N/A

입력 레지스터

31618–31847

0x652–0x737

0x04 판독: 입력 레지스터

0–229

BHS MAC 주소(hi byte, little-endian)

단어

N/A

입력 레지스터

31848–32077

0x738–0x81D

0x04 판독: 입력 레지스터

0–229

센서 오류 플래그 포함 SensorError 레지스터

단어

N/A

입력 레지스터

32078–32307

0x81E–0x903

0x04 판독: 입력 레지스터

N/A

오래된 샘플 수

단어

오래된 샘플을 보고하는 센서 수

입력 레지스터

32308

0x904

0x04 판독: 입력 레지스터

N/A

온도 중요 수

단어

중요 온도를 보고하는 센서 수

입력 레지스터

32309

0x905

0x04 판독: 입력 레지스터

N/A

길이 오류 수

단어

브러시 길이 오류를 보고하는 센서 수

입력 레지스터

32310

0x906

0x04 판독: 입력 레지스터

정적 IP 주소 입력

  1. USB 키보드를 BCM 시스템에 연결합니다.

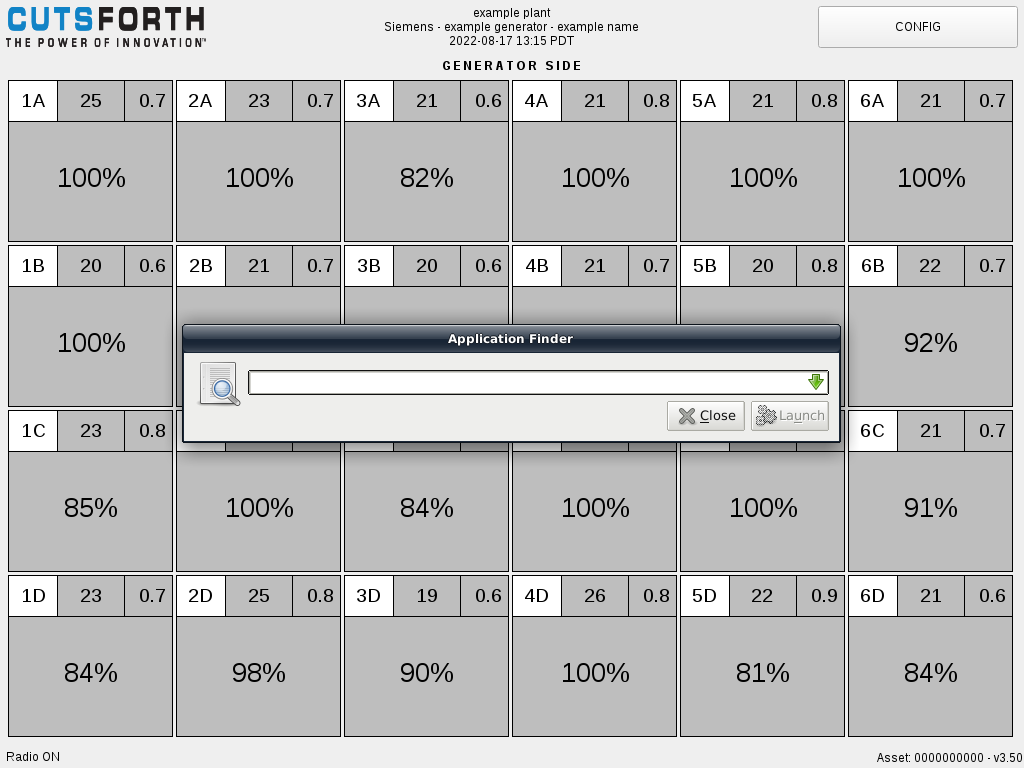

  2. Alt+F2 키를 눌러 애플리케이션 찾기를 실행합니다.

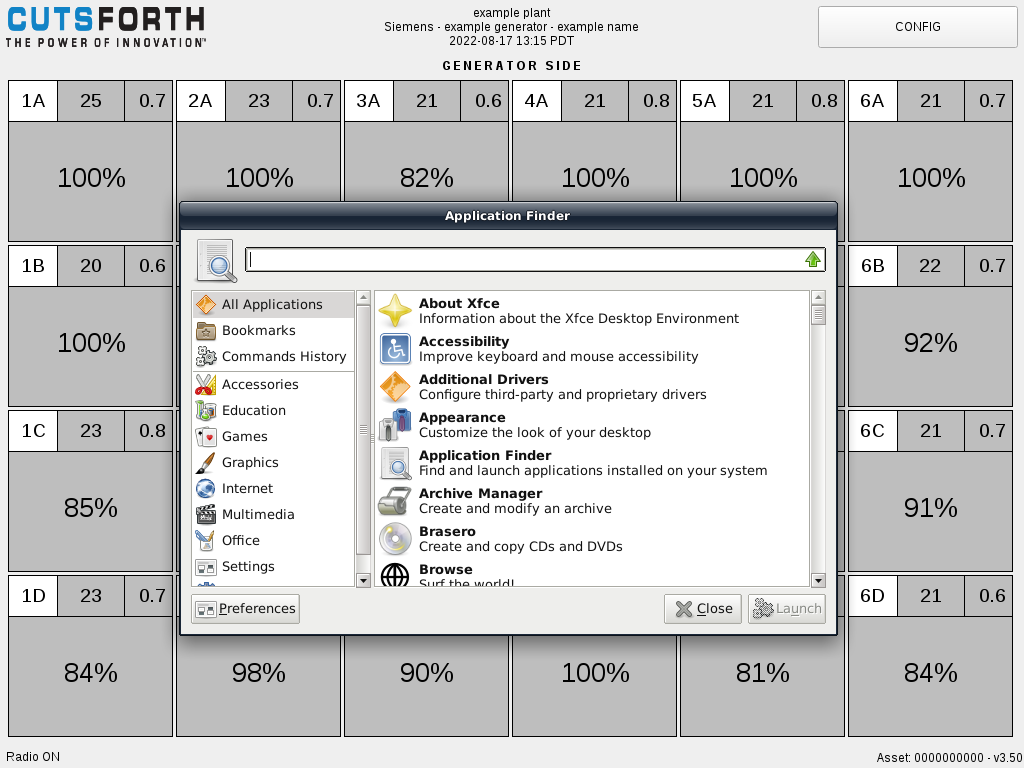

  3. 아래를 가리키는 초록색 화살표를 클릭하여 옵션 창을 표시합니다.

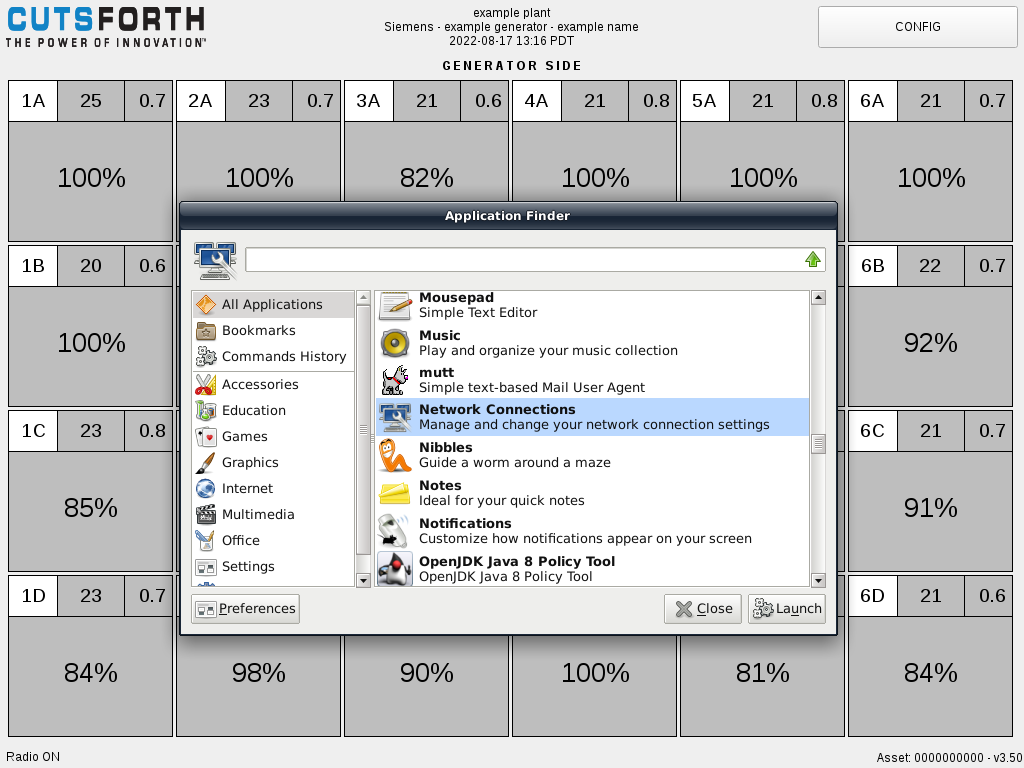

  4. 아래로 스크롤하고 네트워크 연결(Network Connections)을 선택하고 시작(Launch)을 클릭합니다.

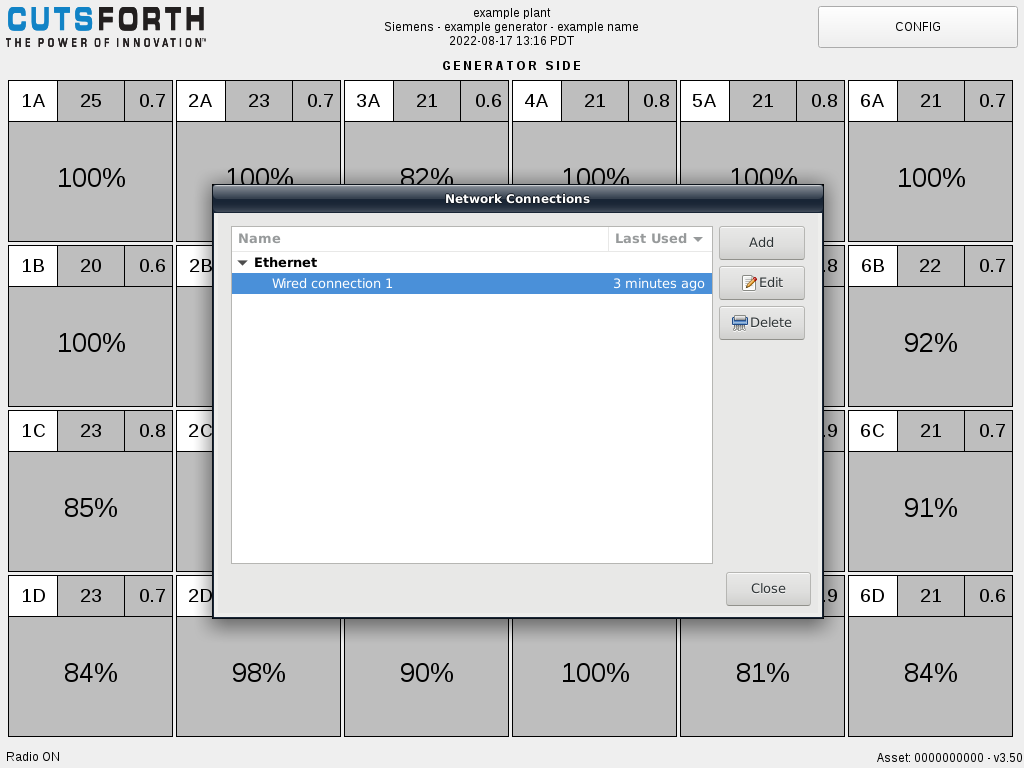

  5. 유선 연결 1(Wired Connection 1)을 두 번 클릭합니다.

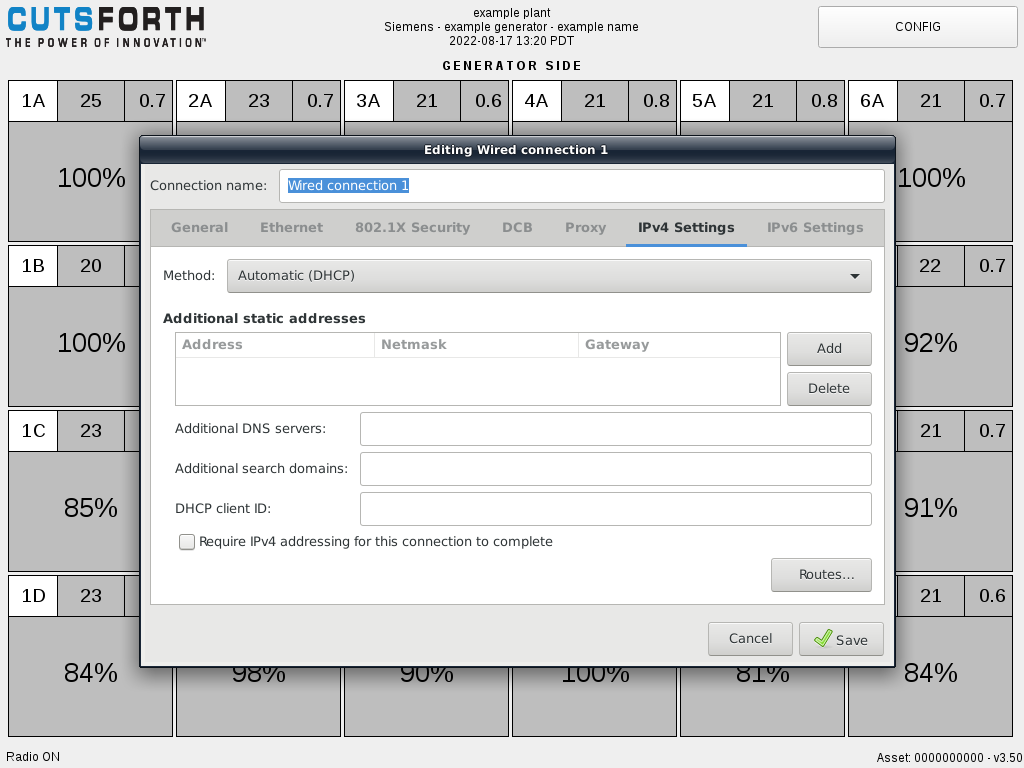

  6. IPv4 설정 탭을 선택합니다.

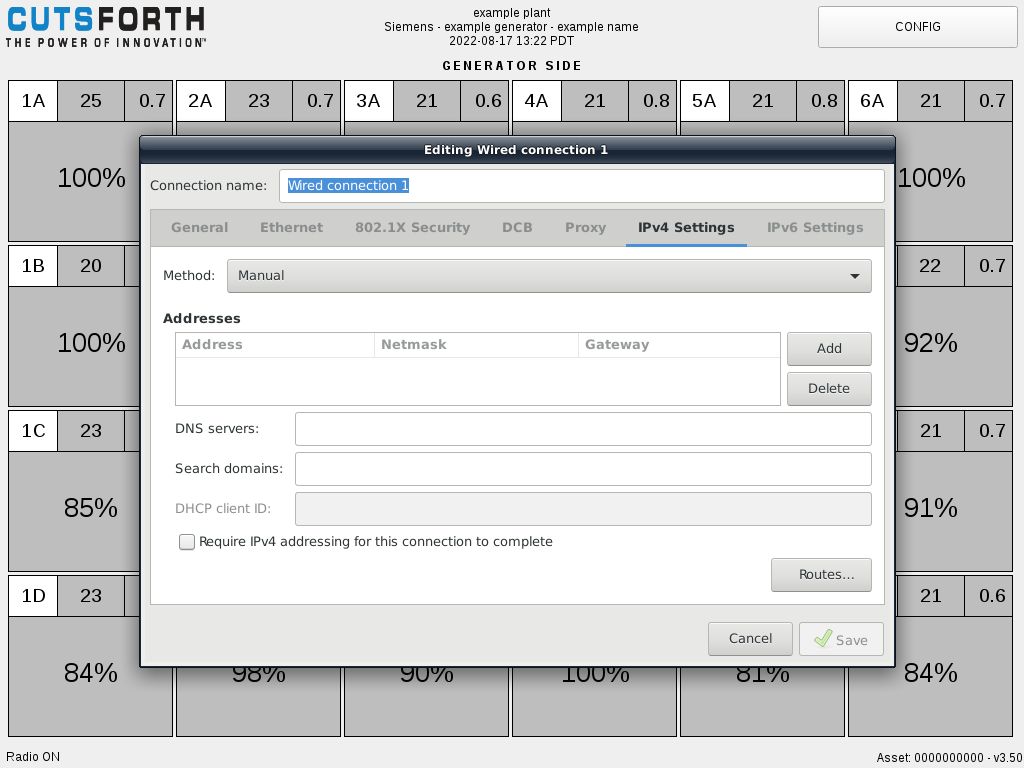

  7. 방법 드롭다운에서 수동(Manual)을 선택하여 IP 구성 설정을 정적(static)으로 바꿉니다.

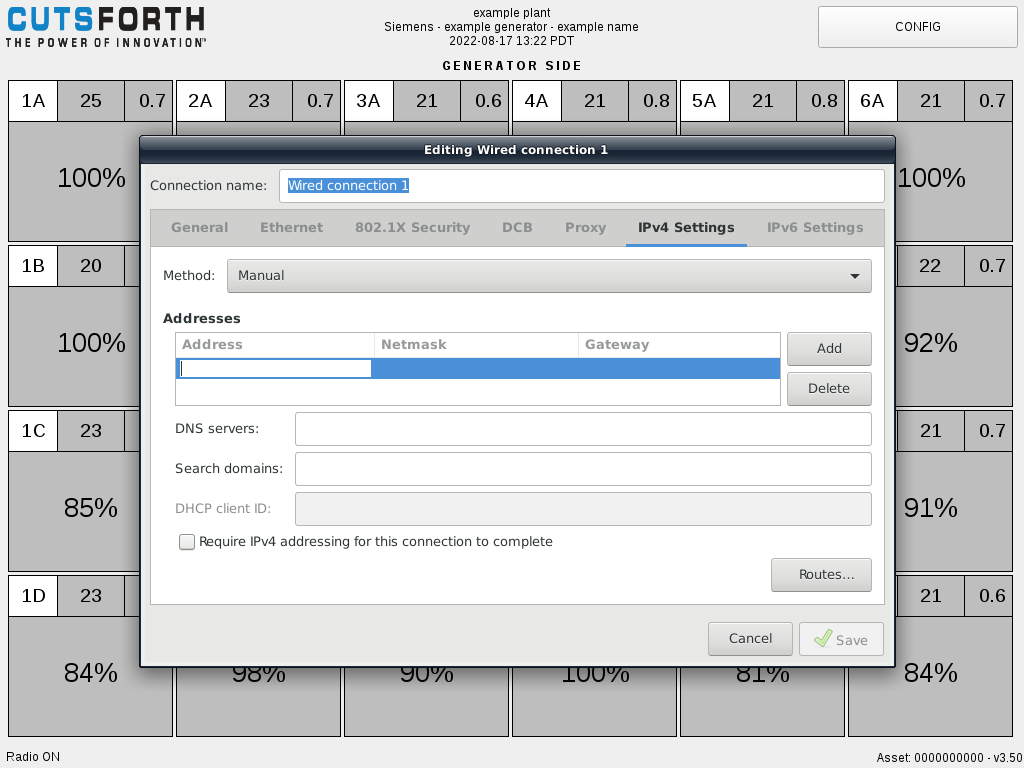

  8. 추가(Add)를 클릭합니다.

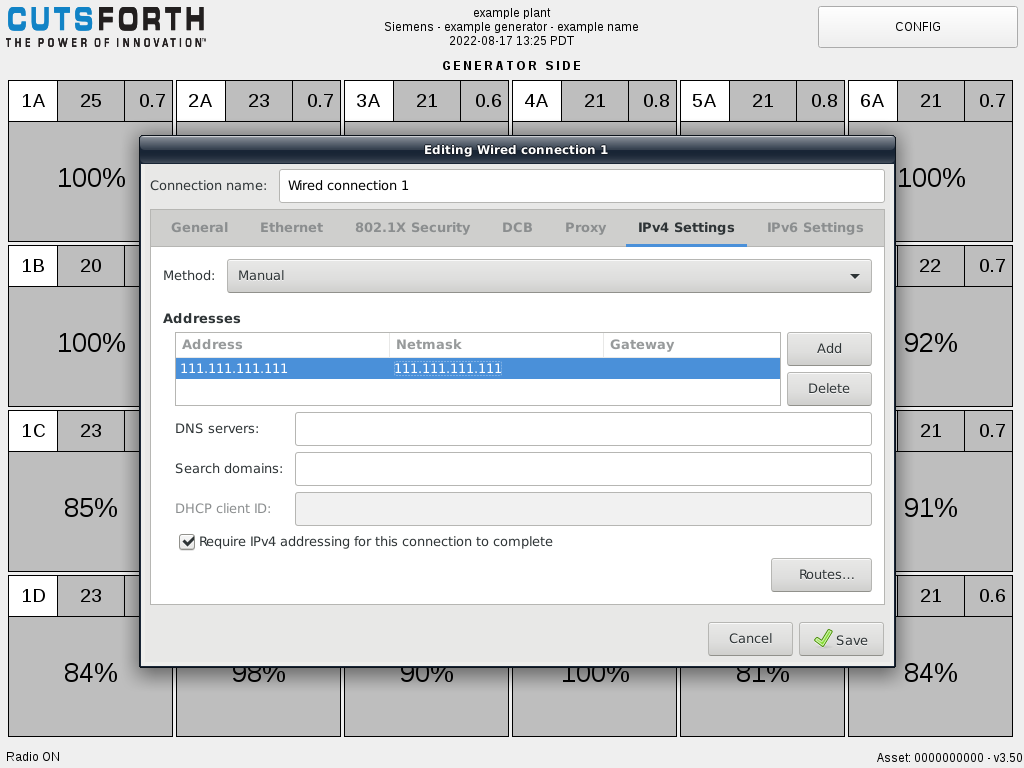

  9. 원하는 주소 정보를 입력하고 모두 마친 후 저장(Save)을 클릭합니다.


MAC 주소 찾기

  1. BCM 시스템에 USB 키보드를 연결합니다.

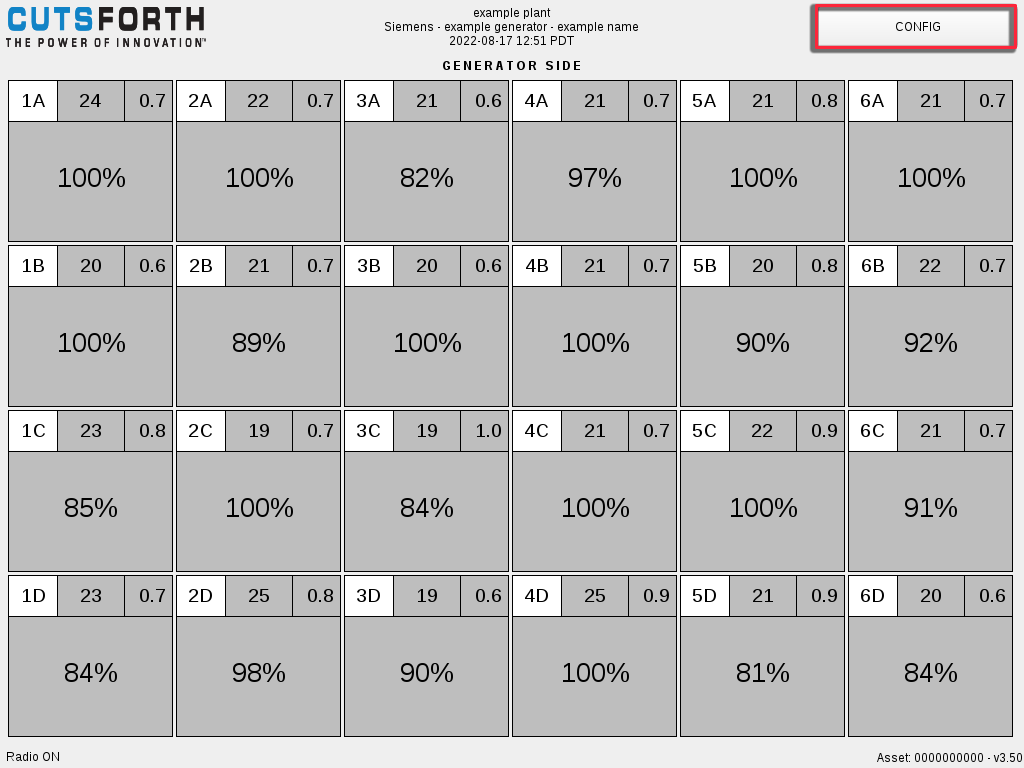

  2. BCM 애플리케이션 홈 화면에서 오른쪽 상단의 구성(CONFIG) 버튼을 누릅니다.

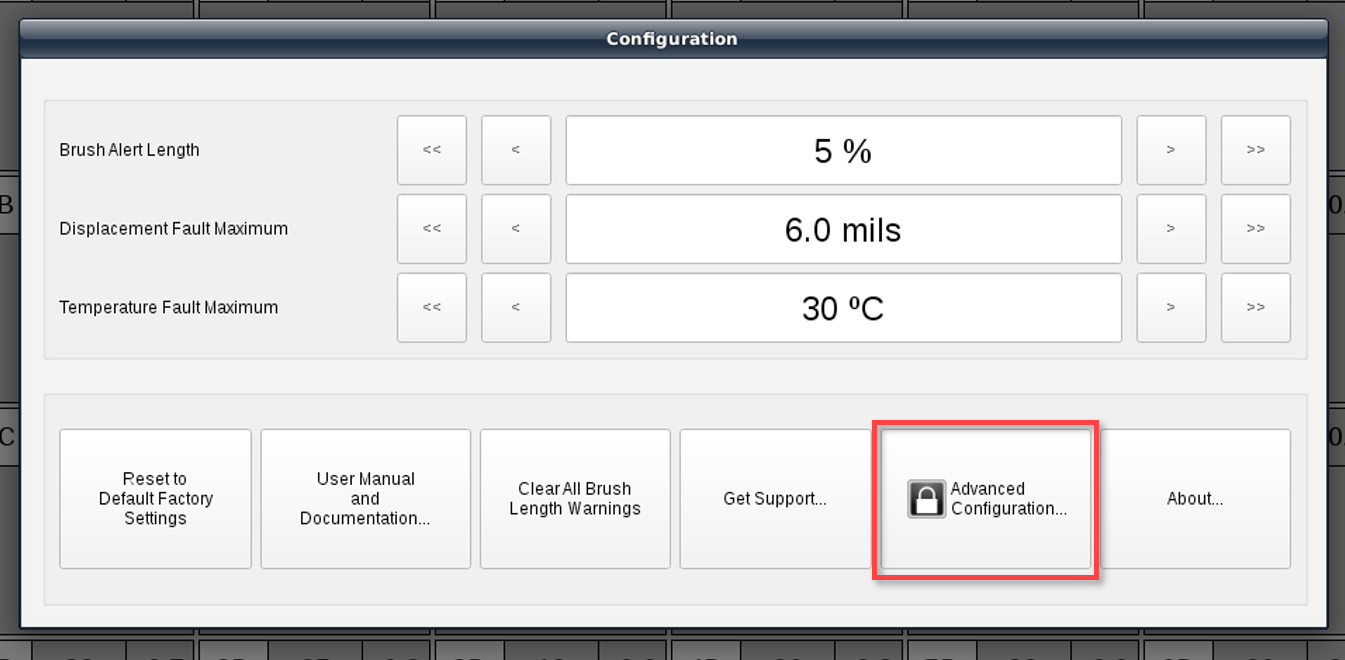

  3. 구성 화면 하단에서 고급 구성(Advanced Configuration) 버튼을 누릅니다. 프롬프트가 나타나면 관리자 암호를 입력합니다.

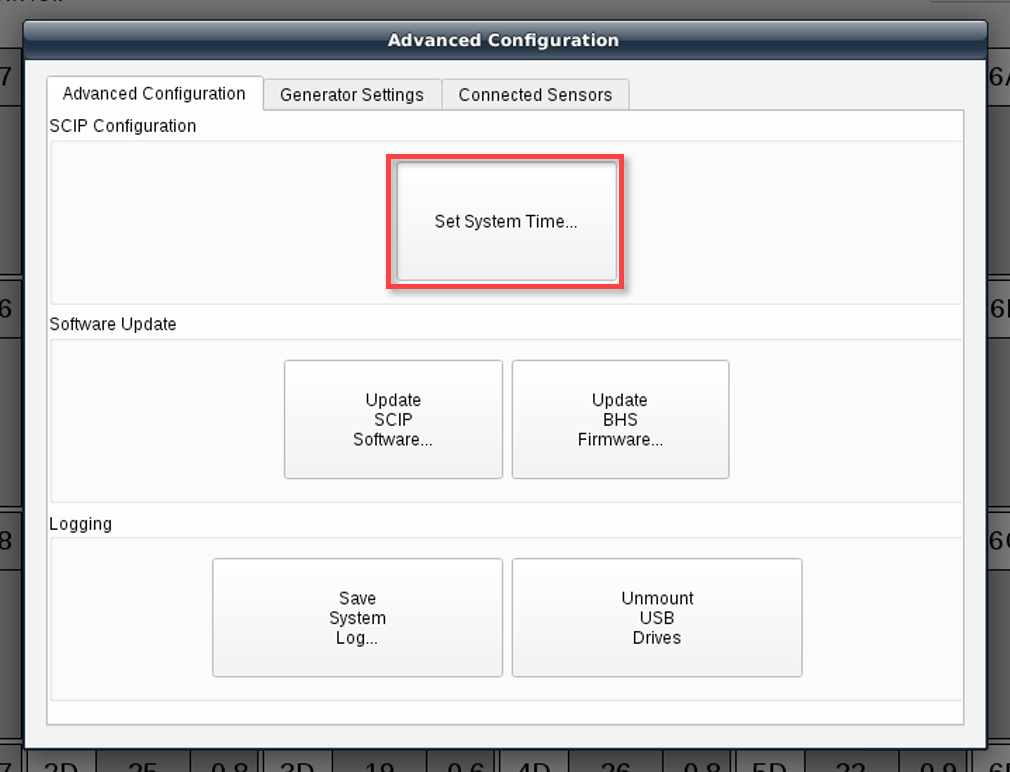

  4. 고급 구성 화면의 오른쪽 하단에서 시스템 시간 설정(Set System Time) 버튼을 누릅니다.

    Set System Time_3.50.png

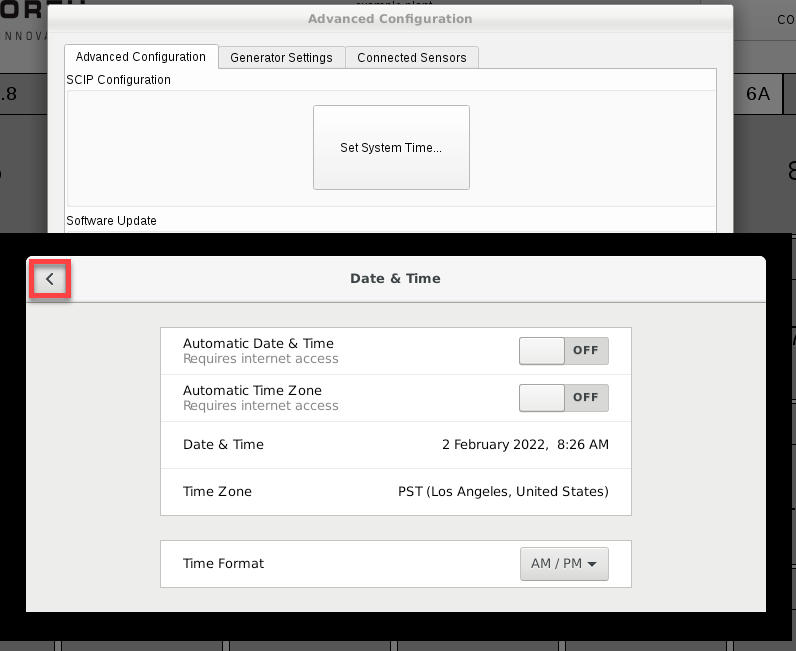

  5. 날짜 및 시간 화면에서 왼쪽 상단 가장자리에 위치한 뒤로 버튼을 누릅니다.

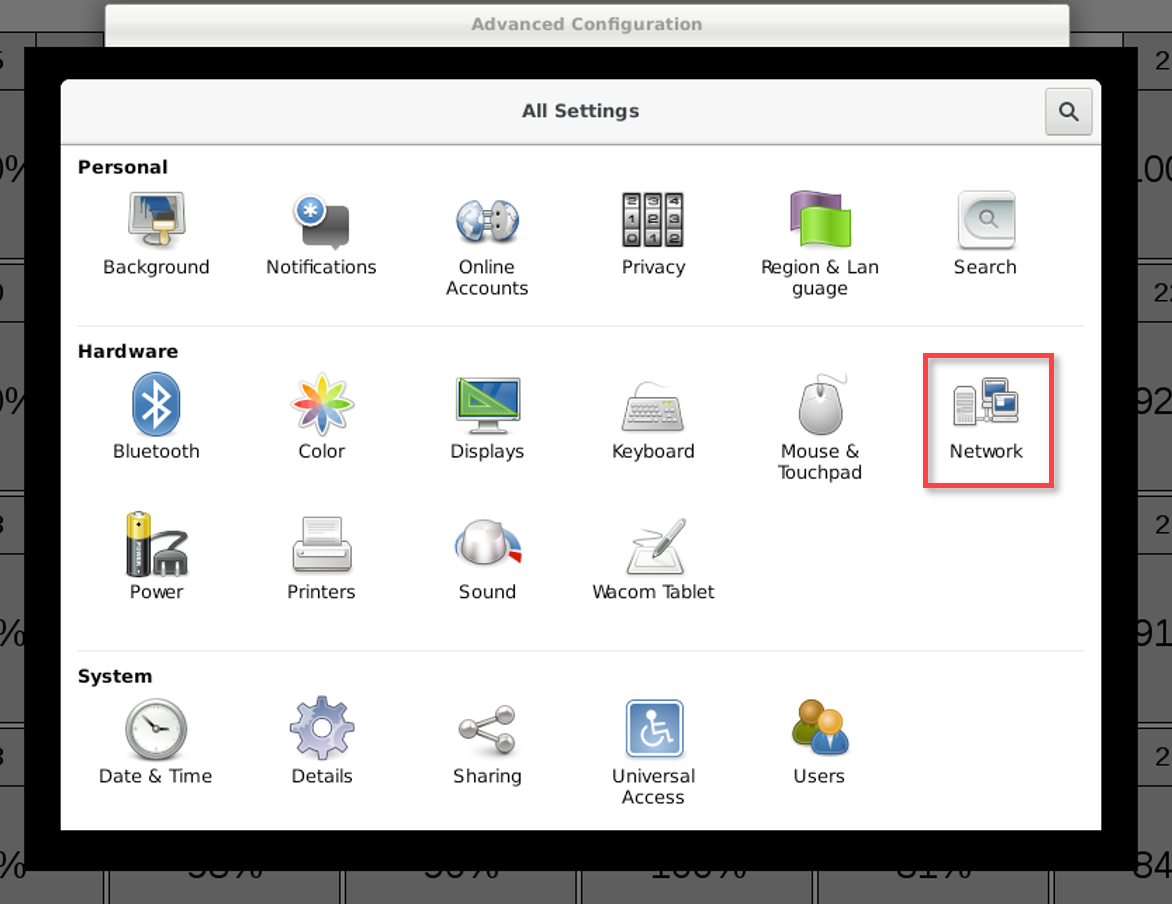

  6. 모든 설정 메뉴에서 네트워크(Network)를 선택합니다.

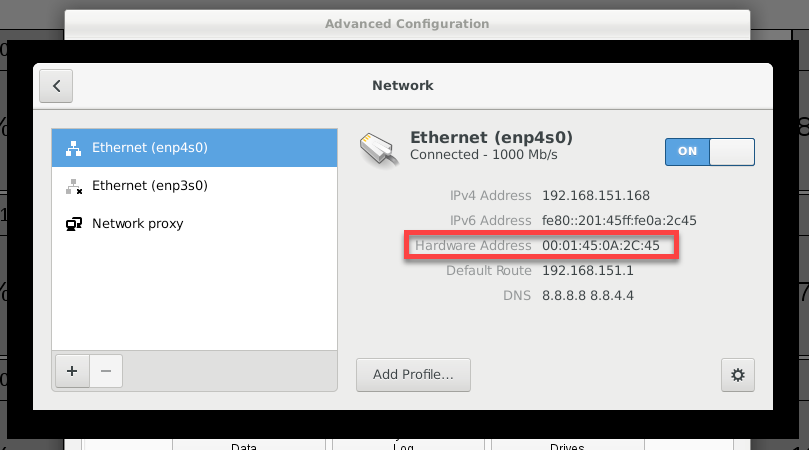

  7. MAC 주소는 왼쪽 목록의 각 “이더넷” 옵션 아래에 “하드웨어 주소”로 나열됩니다.


Modbus RTU 구성

BCM 시스템은 Modbus TCP/IP 외에도 RS-232 또는 RS-485 중 하나를 통한 Modbus RTU 통신도 지원합니다.Modbus RTU를 사용하는 경우, 직렬 포트가 RS-232 또는 RS-485 모두에 맞게 구성되었는지 확인하십시오.이는 BIOS 메뉴의 SIO 구성 설정에서 관리할 수 있습니다.부팅 프로세스 중에 F2를 눌러 BIOS 메뉴에 액세스할 수 있습니다.

RS-232 사용 시 널 모뎀 케이블이 필요합니다.

BCM 시스템은 Modbus RTU 통신을 위한 RJ45 연결 지점을 제공합니다.다음 표에는 RS-232 및 RS-485 배선 핀아웃이.

RJ45 핀

RS-232

RS-485

1

DSR

Tx/Rx -

2

RTS

N/A

3

쉴드 (Shield)

N/A

4

Tx

N/A

5

Rx

Tx/Rx +

6

GND

GND

7

CTR

N/A

8

DTR

N/A
