도면 색상(아래 참조) |
도관 경로 설명 |
도관 규격 |
최대 경로 길이 |
와이어 설명 |
목적 |
와이어 공급업체 |
도관 공급업체 |
|---|---|---|---|---|---|---|---|
|
블루 |
BCM용 시설 120VAC 전원 |
3/4인치 (2cm) |
N/A |
AC 85~264V AC, 47~440Hz, 10W 20A 회로 |
모니터링 시스템 전원 공급 |
시설 전기 계약업체 |
시설 전기 계약업체 |
|
노란색 |
기본 컨트롤러 -> 여자기 하우징 |
1/2인치 (1.27cm) |
18ft (5.5m) |
SMA 단자 포함 LMR-240 동축 케이블 |
브러시 상태 확인 센서 안테나 신호 케이블 |
Cutsforth |
시설 전기 계약업체 |
|
청록색* |
기본 컨트롤러 -> 보조 인클로저 |
3/4인치 (2cm) |
25ft (7.6m) |
차폐형 2-컨덕터, CAT5e 이더넷 케이블 2개 |
보조 디스플레이 전원, 비디오 및 터치 신호 |
Cutsforth |
시설 전기 계약업체 |
|
빨간색 (선택 사항) |
BCM에서 Modbus 서버로 |
3/4인치 (2cm) |
N/A |
이더넷 케이블 |
Modbus 데이터 출력 |
시설 전기 계약업체 |
시설 전기 계약업체 |
* 옵션 사항인 보조 디스플레이를 설치할 경우에만 적용됩니다.
|

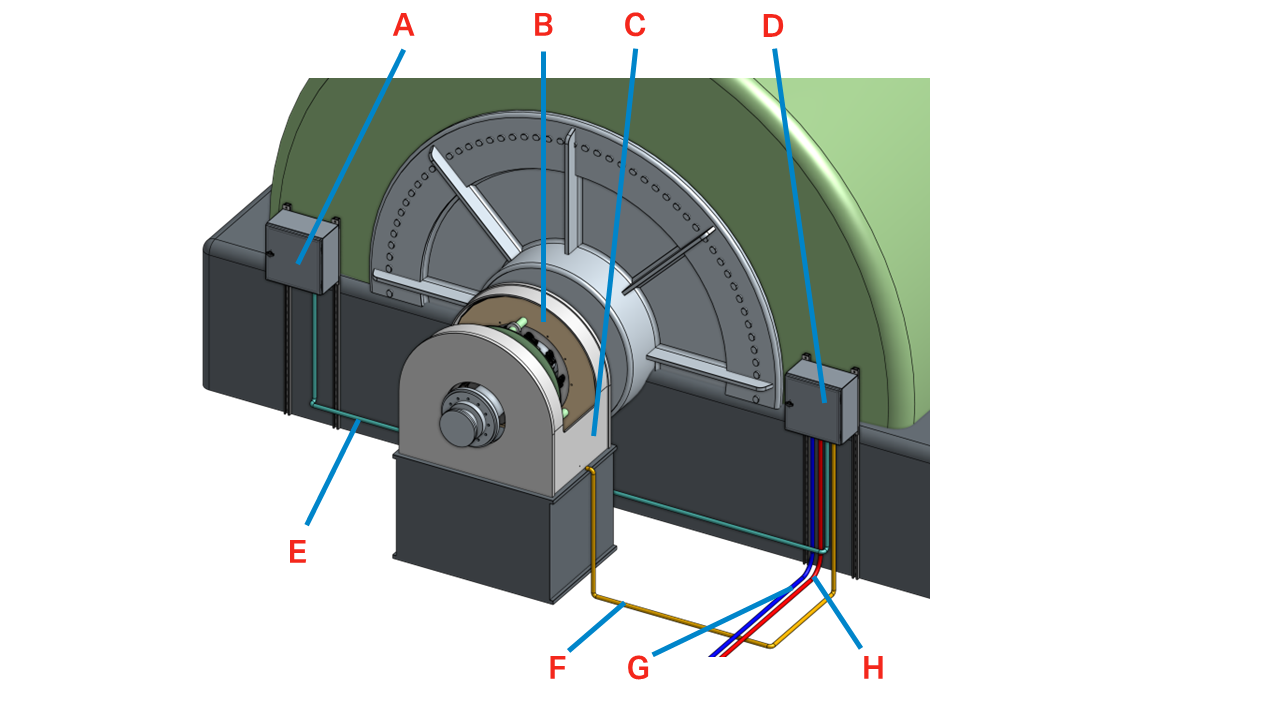

구성품 |
명칭 |
|---|---|
|
A |
(옵션) 브러시 상태 모니터링 보조 디스플레이 |
|
B |
EASYchange® 브러시 홀더 및 브러시 상태 확인 센서 |
|
C |
안테나(여자기 하우징 내부) |
|
D |
브러시 상태 모니터링 시스템 |
|
E |
(선택 사항) 청록색: 기본 컨트롤러에서 보조 디스플레이로 연결되는 3/4인치 (2cm) 도관 |
|
F |
노란색: 1/2인치(1.27cm) 전선관(주 제어기에서 여자기 하우징까지) |
|
G |
파란색: 플랜트 전원 공급 장치에서 기본 컨트롤러로 연결되는 3/4인치 (2cm) 도관 |
|
H |
(선택 사항) 빨간색: BCM에서 출력되는 Modbus용 3/4인치 (2cm) 도관 |

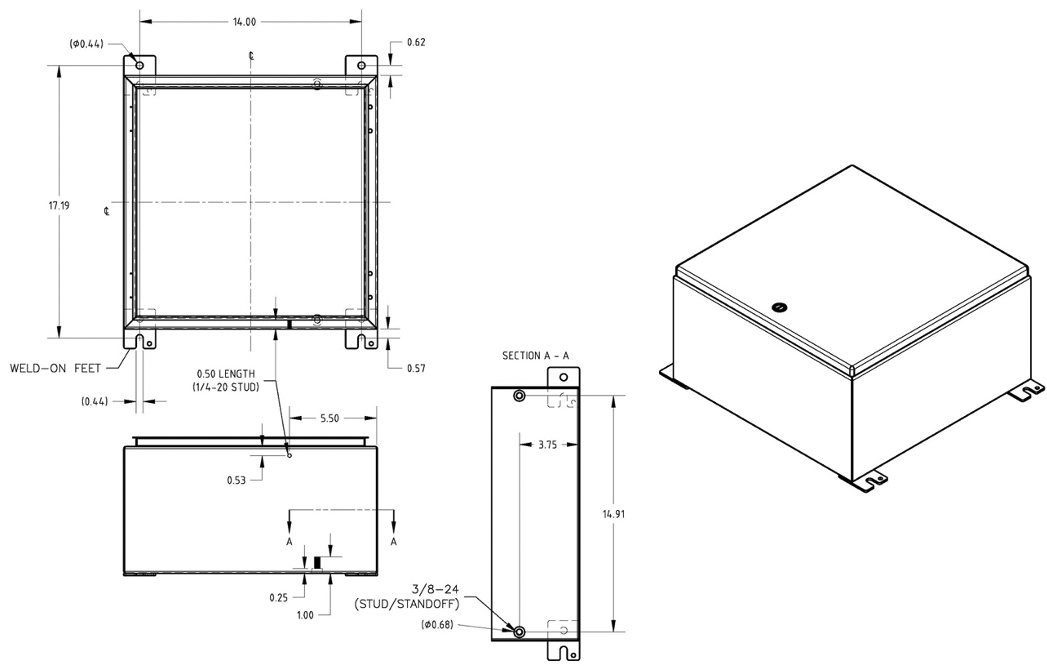

UL 508A 인증, 타입 3R, 4, 4X, 12, 파일 번호 E61997
cUL 인증(CSA C22.2 No 94 기준), 타입 3R, 4, 4X, 12, 파일 번호 E61997
NEMA/EEMAC 타입 3R, 4, 4X, 12, 13
CSA 파일 번호 42186: 타입 4, 4X, 12
VDE IP66 IEC 60529, IP66
NEMA 타입 3RX 요구 사항 충족

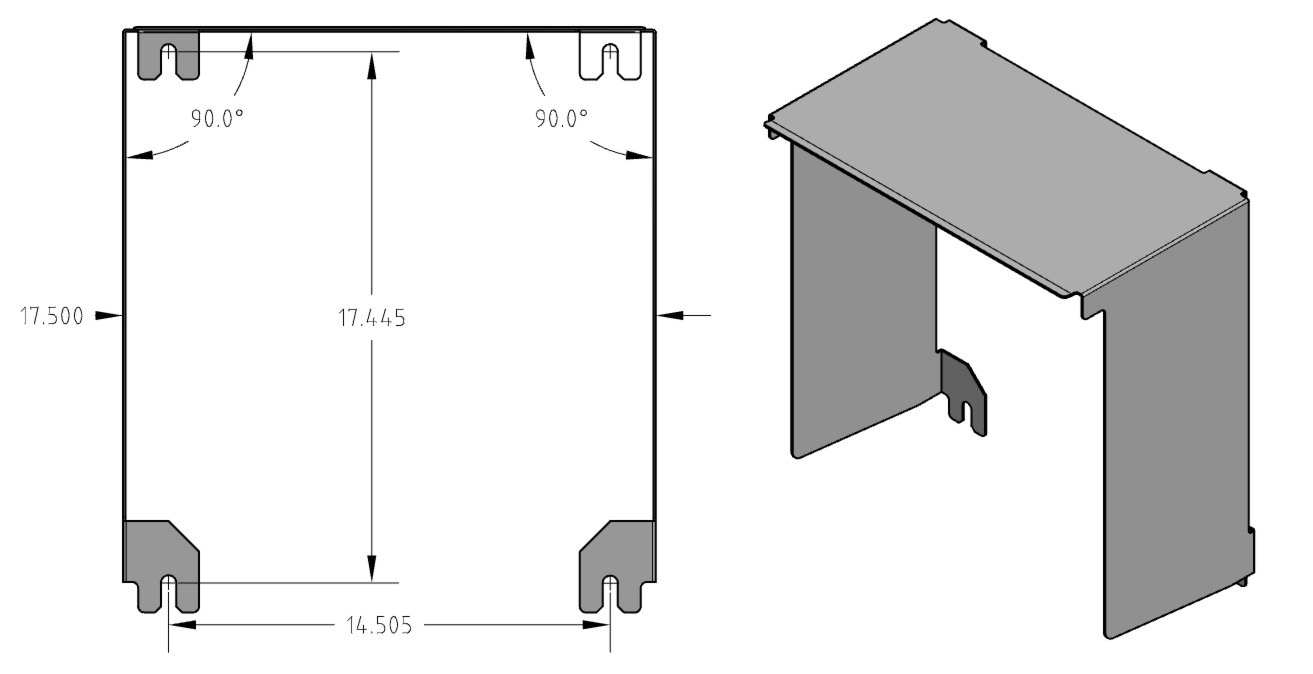

EXMC-002: 야외 설치용 옵션 차광막
