설치 시 최적의 부품 위치를 결정하려면 다음 전략을 적용합니다.

기본 컨트롤러 인클로저에 적합한 설치 위치 파악

브러시 상태 모니터링 시스템 의 작동 온도 범위는 -20°C(-4°F)~70°C(158°F)입니다. 정기적으로 해당 온도 범위의 상한/하한에 근접하거나 이 범위를 벗어나는 환경에서는 인클로저를 설치하지 마십시오. 가능할 경우 하루 중 장시간 직사광선이 닿는 위치에 모니터링 시스템을 설치하지 마십시오. 햇빛 노출이 불가피할 경우에는 Cutsforth에 차광막 설치를 문의하시기 바랍니다.

모니터링 시스템은 정전 시 발전기를 분해하기 까다로운 방식으로 설치해서는 안 됩니다.

모니터링 시스템은 과도한 진동이 발생하지 않는 위치에 장착해야 합니다. 발전기와 같은 회전 장비 또는 진동이 발생하는 다른 구조물에 직접 장착하는 것은 권장하지 않습니다. 모든 케이블은 입력 커넥터 근처에서 장력 완화 처리해야 합니다. 장력 완화를 적용할 때 케이블 커넥터의 방향이 한쪽으로 치우치지 않도록 주의를 기울여야 합니다.

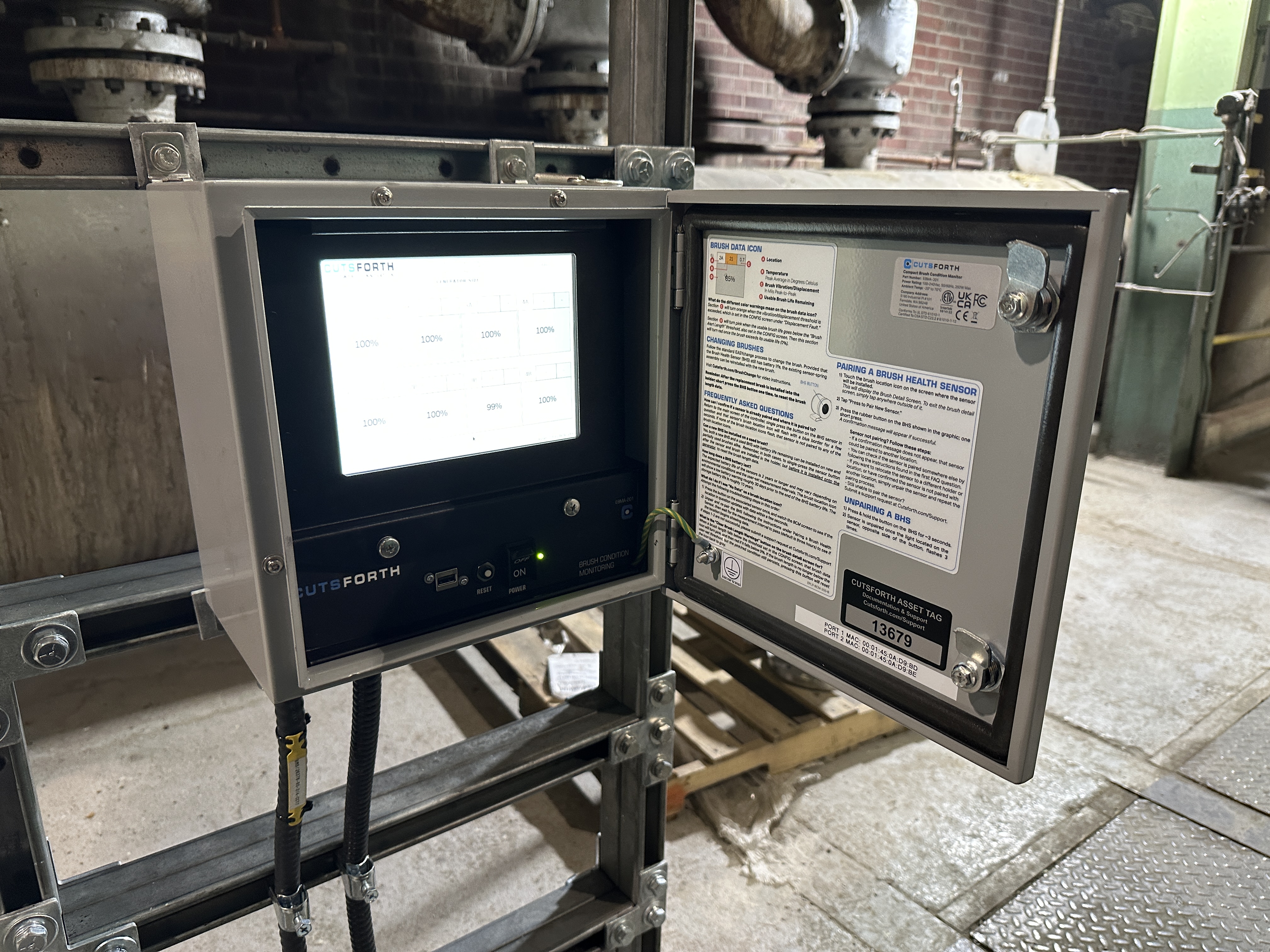

Cutsforth 브러시 상태 확인 센서는 Cutsforth EASYchange® 브러시 홀더 장비에 설치되며, 브러시 상태 모니터링을 설치하려면 반드시 필요합니다. 기본 컨트롤러 및 옵션 사항인 보조 디스플레이는 시스템의 HMI(Human-Machine Interface) 구성 요소입니다. 컬렉터 영역과 근접한 위치를 기본 컨트롤러 장착 위치로 선택하는 것이 중요합니다. 브러시 교체 작업을 수행하는 근무자는 각 브러시에 맞춰 컨트롤러 및 브러시를 조작합니다. 따라서 브러시 기어에서 몇 걸음 떨어진 위치에 장착하는 것이 합리적이며, 멀리 떨어진 위치는 적합하지 않습니다. 다음 이미지를 참조하십시오. 브러시 상태 모니터링 시스템 인클로저는 일반적으로 아래 이미지와 같이 Unistrut® 프레임을 사용하여 장착합니다.


(옵션) 보조 디스플레이 위치 결정

보조 디스플레이는 기본 디스플레이의 모든 기능을 탑재한 복제품으로, 필요에 따라 브러시 리깅 근처의 보조 위치에 배치할 수 있습니다. 두 작업 위치 모두에 HMI를 제공하기 위해 일반적인 설치 위치는 기본 컨트롤러의 반대편 샤프트 측면입니다. 보조 디스플레이는 기본 컨트롤러를 기준으로 7.6m(25피트) 이내의 케이블 범위 이내에 설치해야 합니다.

최적의 안테나 위치 결정

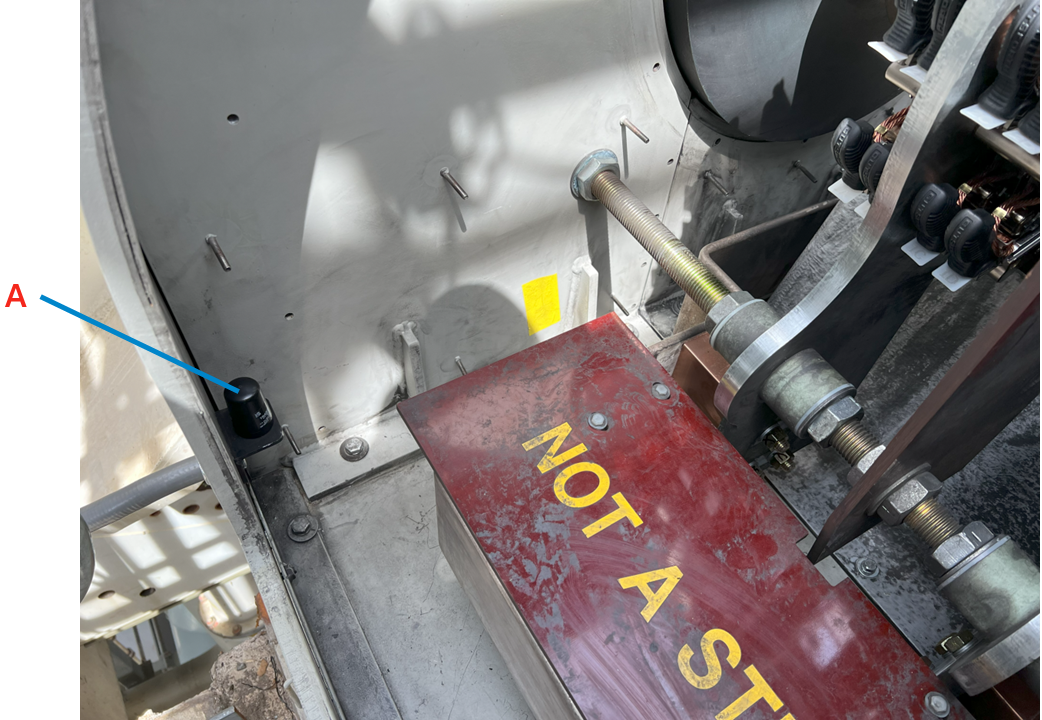

브러시 상태 확인 센서 및 브러시 상태 모니터링 시스템 사이에 물리적 장애물이 존재할 수 있습니다. 이상적인 안테나 배치 위치 (A)는 브러시 상태 확인 센서 및 안테나 사이에 물리적 장애물이 존재하지 않는 지점입니다. 가장 적절한 위치에 안테나를 장착하기 위해 브러시 컴파트먼트에 관통구가 필요할 수 있습니다. Cutsforth는 안테나를 여자기 인클로저 내부에 배치할 것을 권장합니다.


전원 요구 사항

전원 요구 사항

전압

85~264VAC

권장 차단기 크기

20A

권장 전원 케이블 와이어 게이지

12AWG

실제 작동 전류 소모량

~0.5A @ 120VAC

도관 및 스트럿 채널 권장 사항

구성품

표준 권장 사항

부식 가능성이 높은 환경에서의 권장 사항

도관 유형

아연 도금 강성 금속 도관(RMC)

강성 알루미늄 도관(RAC)

도관 피팅 유형

가단성

알루미늄

스트럿 채널 유형

열연 아연 도금, 백투백

316 스테인리스 스틸

장착 하드웨어

316 스테인리스 스틸

316 스테인리스 스틸

유연한 액체 메탈 도관

유형 HCX

유형 HCX

Cutsforth는 Cutsforth 모니터링 시스템 인클로저로 유입되는 모든 도관의 내부를 밀폐하기 위해 덕트 실링을 사용할 것을 권장합니다. 덕트 실링은 향후 장비 또는 케이블 유지 관리에 적합한 비영구적인 형태여야 합니다.

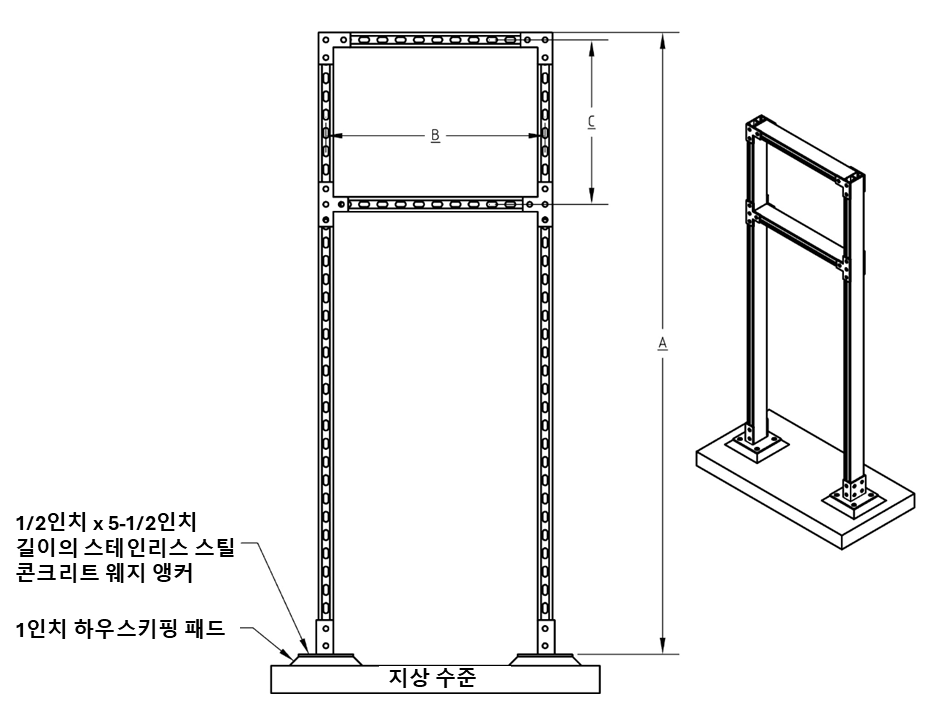

권장 스트럿 랙 디자인


A(인치(cm))

B(인치(cm))

C(인치(cm))

68 (173)

24 (61)

인클로저 장착용 핏 치수 참조
