브러시 홀더 교체

Cutsforth 브러시 홀더의 잠금 해제 동작은 단자를 자동으로 분리해 줍니다. 따라서 한 손으로 브러시 홀더를 안전하고 쉽게 제거할 수 있습니다.

다음은 Cutsforth 브러시 홀더를 교체하는 단계입니다.

브러시 홀더 분리

브러시 홀더 (A)를 고정한 상태에서 핸들 (B)를 당겨 뒤쪽 위치 (C)로 돌려 놓습니다.
브러시 홀더 (A)를 홀더 마운트 (D)에서 완전히 분리한 다음, 마운트의 단자 연결 지점 (E)가 과도하게 마모되거나 패이지 않았는지 확인합니다.

일반적으로 마모된 브러시를 교체하기 전, 점검을 위해 브러시 홀더를 분리하지 않아도 됩니다. 다음과 같은 문제 징후가 있는지 확인하십시오.

점검 주기는 장치마다 다르며 매일에서 주 1회까지 다양합니다.

브러시 홀더를 분리할 경우 다음의 점검 과정을 수행하여 브러시 홀더가 정상 작동 상태인지 확인하십시오.

브러시 홀더에 마모 또는 손상이 발생했는지 및 과도한 먼지나 이물질이 쌓여 있는지 점검합니다.
구성품이나 용접부의 균열 또는 파손 여부를 확인합니다.
브러시 홀더가 마운트에서 분리되면 브러시가 브러시 걸쇠를 통해 브러시 박스에 고정되어 있는지 확인합니다. 브러시 걸쇠는 홀더를 사용하지 못할 때 브러시를 고정하는 브러시 박스 내부의 장치입니다.
브러시 홀더를 설치하거나 분리할 때 발생하는 “스냅인” 압력이 다른 브러시 홀더와 비교할 때 상대적으로 균일한지 확인합니다.
브러시를 분리한 후 브러시 측면에 긁힘이나 끌린 흔적과 같은 마찰 흔적이 있는지 점검합니다.
브러시 박스 내부에 박스 변형, 버 또는 탄소 침전물과 같은 문제점이 있는지 점검합니다. 변성 알코올을 사용하여 박스를 청소합니다. 플라스틱 또는 나무로 만든 도구를 사용하여 탄소 침전물을 제거합니다. 날카로운 도구 또는 연마성 세척제는 브러시 박스 내부에 손상을 유발할 수 있으므로 사용하지 마십시오.

주의 사항

변성 알코올은 Cutsforth에서 브러시 홀더용으로 승인한 유일한 세척제입니다. 다른 세척 방법을 사용할 경우 장비가 손상될 수 있습니다.

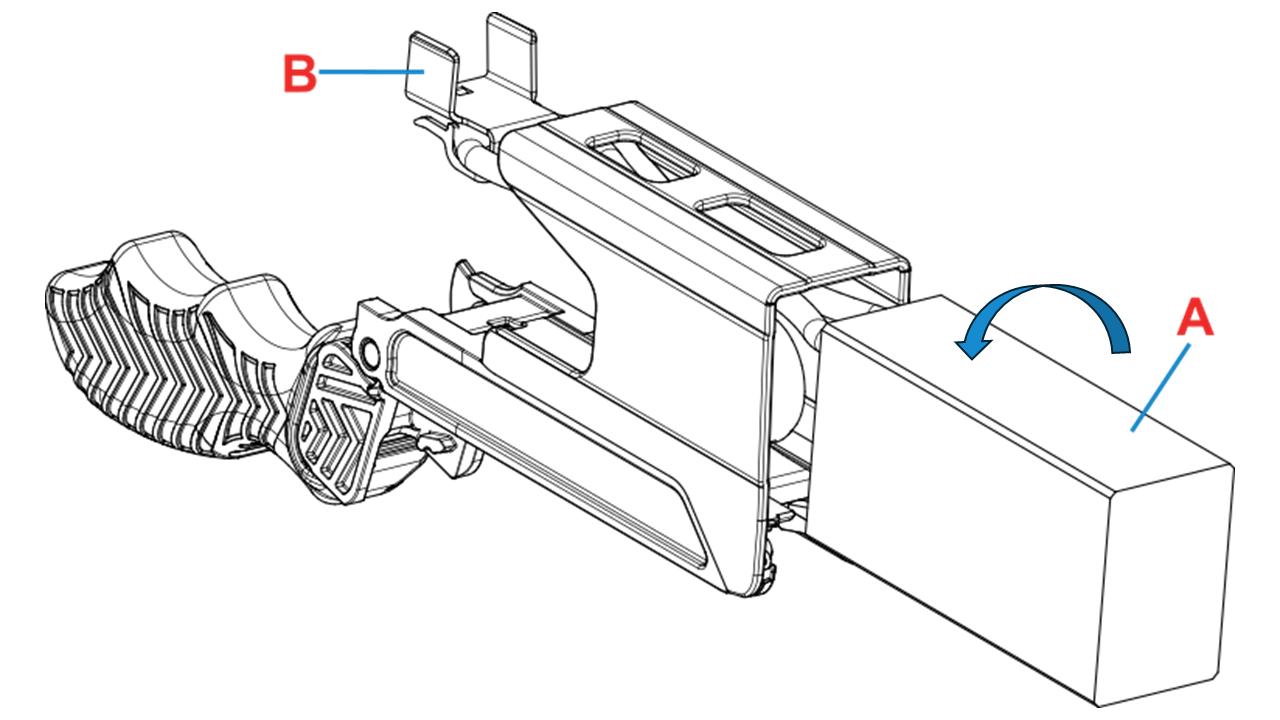

브러시 키 (B)의 릴리스 탭 (A)를 눌러 브러시 홀더에 빼냅니다. 브러시 키를 당겨 브러시 홀더에서 제거할 때 브러시 스프링 릴리스 핀이 브러시 스프링을 잡습니다.
기존의 브러시 스프링 (C)를 제거하고 폐기하십시오. 브러시 상태 확인 센서를 탑재한 스프링의 경우, 스프링과 센서를 브러시 홀더에 다시 장착하여 센서 배터리의 수명 기간 동안 다시 사용할 수 있습니다.

새로운 브러시를 설치하려면 다음 섹션의 단계를 완료합니다.

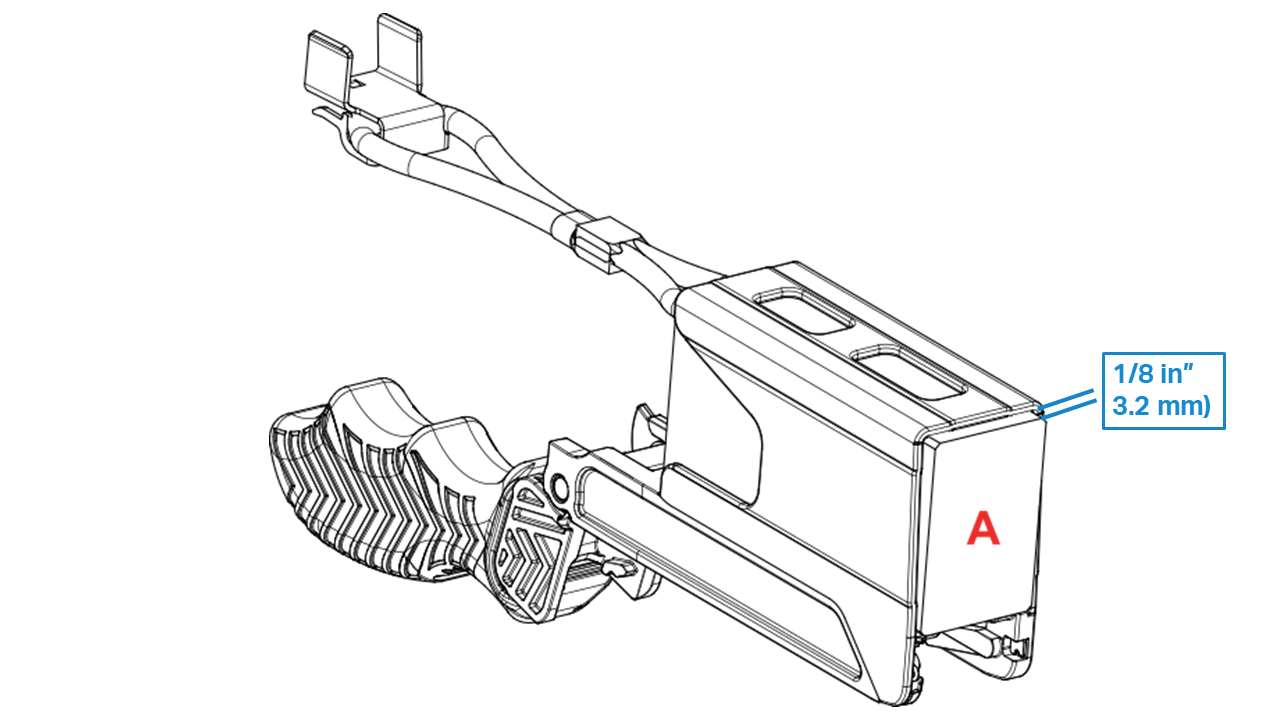

브러시 바인딩, 리드 손상 및 핸들 (A) 방해를 방지하려면 다음 이미지와 같이 브러시 리드 (B)를 배치합니다.

다음의 정상/오류 예에서 자세히 확인할 수 있습니다.

정상	오류
브러시 션트는 박스에 걸리지 않는 수직 위치에 있습니다.	브러시 리드를 아래 이미지처럼 배치하지 마십시오. 이 위치에서는 브러시 작동 시 리드가 방해가 될 수 있습니다(걸림 현상 발생).
