본 설명서에서 다루는 내용:
-
Cutsforth 브러시 홀더 구성품
-
브러시 교체 시기 파악
-
브러시 홀더 분리
-
브러시 홀더 점검
-
스프링 및 브러시 교체
-
브러시 홀더 재장착
-
홀더 마운트 분리 및 설치

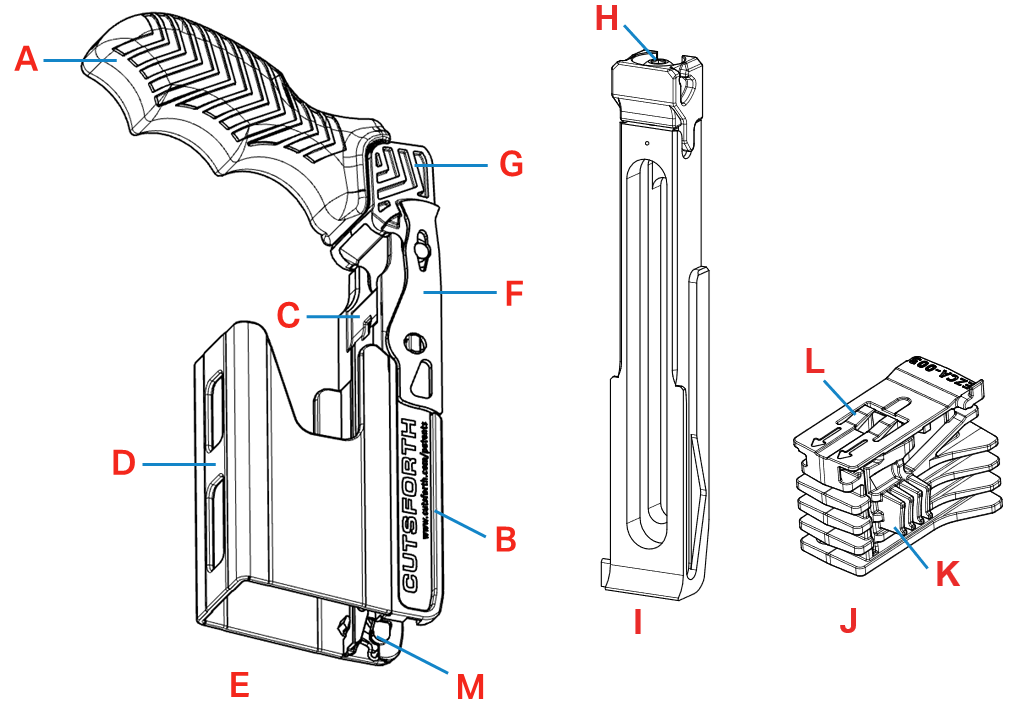

본 섹션은 Custforth 브러시 홀더의 구성품 이미지 및 목록을 포함합니다.
|
구성품 |
설명 |
구성품 |
설명 |
|---|---|---|---|
|
A |
핸들 |
G |
상단 빔 |
|
B |
단자 마운트 립 |
H |
10-32 나사 – 조정 금지 |
|
C |
하단 빔 |
I |
홀더 마운트 |
|
D |
브러시 박스 |
J |
브러시 키 |
|
E |
브러시 홀더 |
K |
릴리스 탭 |
|
F |
캐치 암 |
L |
브러시 스프링 릴리스 핀 |
|
M |
브러시 걸쇠 |
브러시 마모에 영향을 미치는 다양한 요인:
-
스프링 압력
-
링 상태
-
전류 밀도
-
기상 조건
-
오염 물질 여부
-
홀더 상태
-
브러시 등급
브러시가 너무 짧아지기 전에 교체하십시오. 브러시를 자주 점검하여 브러시 교체 지점을 확인한 후 교체해야 하는지 판단해야 합니다. 브러시 교체 지점이 브러시 박스 가장자리에 도달하면 브러시를 교체해야 합니다. 브러시 교체 지점 전체가 브러시 박스 가장자리를 벗어날 때까지 마모되지 않도록 주의하십시오.
다음 예에서 구성품 A는 새로운 브러시의 브러시 교체 지점을 그리고 구성품 B는 교체가 필요한 브러시의 브러시 교체 구역을 나타냅니다.
경고
마모 표시 밴드가 박스의 상단 가장자리에 도달하면 브러시를 교체해야 합니다. Cutsforth는 마모 표시 지점을 벗어날 때까지 브러시를 사용하는 것을 권장하지 않습니다. 마모 표시 지점을 벗어날 때까지 브러시를 사용할 경우 성능 저하에서 치명적인 고장에 이르기까지 문제가 발생할 수 있습니다. 다음은 브러시 길이가 짧은 상태에서 작동할 경우 직면할 수 있는 문제입니다.
-
스프링 압력 하락: 스프링 압력은 브러시 작동 수명 동안에는 일정하게 유지되지만, 브러시가 마모 표시 지점에서 벗어날 경우 감소합니다. 스프링 압력이 하락하면 브러시와 링의 접촉 불량으로 이어져 아크 현상 발생 위험, 비정상적인 링 마모 및 브러시 진동 증가를 초래할 수 있습니다.
-
브러시 바인딩 증가: 짧은 브러시는 길이가 적절한 브러시보다 브러시 홀더에 대한 고정력이 떨어지며 브러시 박스에서 바인딩되는 경향이 있습니다. 짧은 브러시의 브러시 리드는 스프링의 힘에 저항하여 추가적인 바인딩 문제를 유발할 수 있습니다. 브러시 바인딩 현상은 브러시와 링의 접촉 불량으로 이어져 아크 현상 발생, 링 마모 증가 및 치명적인 고장까지 초래할 수 있습니다.
-
선택적 작동: 적절한 길이의 브러시와 짧은 브러시를 혼합 사용하면 브러시 전체에 걸쳐 전류가 균일하게 분배되지 않아 과열 문제를 일으킬 수 있습니다.
